C200Hα型PLC的模拟量单元中DM区域分配

来源:艾特贸易2017-08-17

简介1 . DM 区域分配 DM 区域分配如下所示。 2 . DM 区域字的位分配 正常模式和可调整模式时, DM 区位的功能均按如下设置进行。 (1)DM(m) 。 位 11 ~ 10 :回路 2 的比例转换, 00 :不使用;

    1DM区域分配

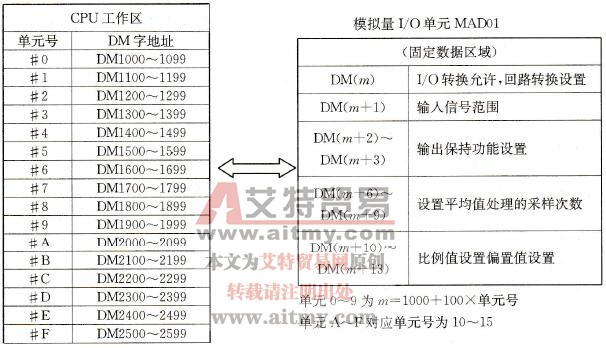

   DM区域分配如下所示。

DM区域分配

    2DM区域字的位分配

    正常模式和可调整模式时,DM区位的功能均按如下设置进行。

   (1)DM(m)

    1110:回路2的比例转换,00:不使用;01:使用正梯度转换;10:使用负梯度转换;11:同10

    98:回路1的比例转换,00:不使用;01:使用正梯度转换;10:使用负梯度转换;11:10

    5:指定使用输入20:表示不使用;1:表示使用。

    4:指定使用输入10:表示不使用;1:表示使用。

    1:指定使用输出20:表示不使用;1:表示使用。

    0:指定使用输出10:表示不使用;1:表示使用。

   (2)DM(m+1)

    1110:输入2的信号范围设置,00-1010V01010V1015V/420mA11:同10

    98:输入1的信号范围设置,00-1010V01010V1015V/420mA11:同10

    32:输出2的信号范围设置,00-1010V01010V1015V/420mA11:同10

    10:输出1的信号范围设置,00-1010V01010V1015V/420mA11:同10

   (3) DM(m+2)。位70是输出1在转换停止时的输出状态设置:00:清除;01:保持;02

   (4) DM(m+3)。位70是输出2在转换停止时的输出状态设置:00:清除;01:保持;02

   (5) DM(m+4)DM(m+5)。未使用。

   (6)DM(m+6)。输入1的平均值处理设置:

   0000  不进行平均值处理。

   0001  2个缓冲器的平均值处理。

   0002  4个缓冲器的平均值处理。

   0003  8个缓冲器的平均值处理。

   0004  16个缓冲器的平均值处理。

   (7) DM(m+7)。输入2的平均值处理设置:

   0000  不进行平均值处理。

   0001  2个缓冲器的平均值处理。

   0002  4个缓冲器的平均值处理。

   0003  8个缓冲器的平均值处理。

   0004  16个缓冲器的平均值处理。

   (8)DM(m+8)DM(m+9)。未使用。

   (9) DM(m+10)。回路1(输入1到输出1),常数ABCD数,范围是09999

   (10) DM(m+11)。回路1(输入1到输出1),常数B是十六位二进制数。

   1) DM(m+12)。回路2(输入2到输出2),常数ABCD数,范围是09999

   2) DM(m+13)。回路2(输入2到输出2),常数B是十六位二进制数。
