    1.单元指示灯

    单元上的运行(RUN)和误差(ERROR)指示灯指示单元的操作状态。这两个指示灯代表的含义见表8-4

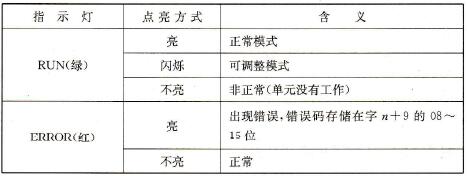

    8-4    指示灯的含义

指示灯的含义

    2.设置单元地址

   PLCCPU和模拟I/O地址交换数据是通过存储器的IR区和DM区实现的。究竟占用IR区和DM区的哪一个地址,取决于模拟量I/O单元上的一个旋转开关,特别注意的是,在旋转这个开关时,一定要关闭PLC电源,否则会对PLC造成损坏。该旋转开关的样子如图8-1所示。旋转开关的位置与单元号、IR地址和DM地址之间的关系见表85。如果两个模拟量单元的开关位置相同,就会出现I/O单元重叠错误(I/O UNIT ERROR)。如果C200HC200HSC200HEC200HX/HG-CPU3-E/4-E型号的CPU上将旋转开关设置为AF,也会引起I/O重叠错误。

旋转开关

    8-1    旋转开关

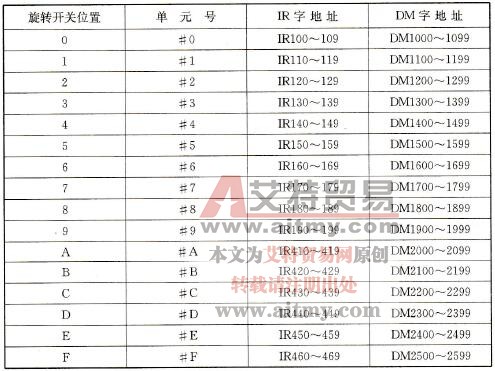

    8-5    旋转开关的位置与单元号和IR地址和DM地址之间的关系

旋转开关的位置与单元号和IR地址和DM地址之间的关系

    3.设置模式开关

   MAD01模块具有两种工作模式,分别是正常模式或是可调整偏移量和增益的模式。工作模式的切换控制通过该模块底部的DIP开关来进行。该开关的设置见表8-6

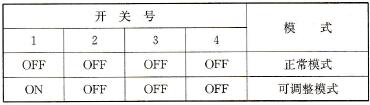

    8-6    模式开关设置表

模式开关设置表

    在设置开关的时候,注意不要设置错,而且一定要关断PLC电源。

    4.接线

   MAD01单元的端子图以及电压输入/输出和电流输入/输出电路接线图如图8-2所示。

    需要注意的是,虽然有2路模拟量输入和输出,但是究竟用几路还需要在DM区设置。

    5.内部电路

   MAD01的模拟量输入电路如图8-3所示。模拟量输出的电路如图8-4所示,其中图8-4(a)是电压输出电路,图8-4(b)是电流输出电路。

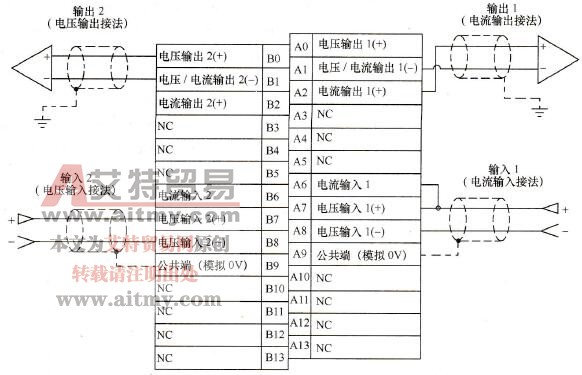

模拟量I/O单元MAD01的端子及接线

    8-2    模拟量I/O单元MAD01的端子及接线

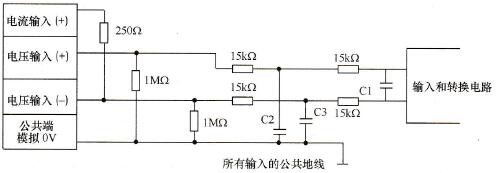

模拟量单元MAD01输入电路图

    8-3    模拟量单元MAD01输入电路图

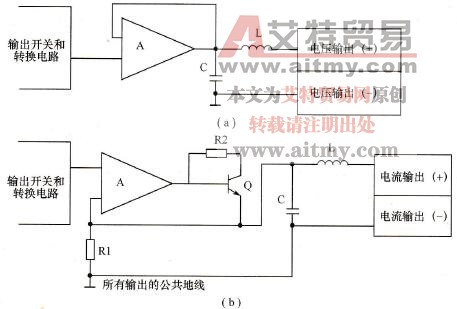

模拟量单元MAD01输出电路图

    8-4    模拟量单元MAD01输出电路图
