C200Hα型PLC的模拟量单元一般特性说明

来源:艾特贸易2017-08-17

简介在实际工业控制系统中,广泛存在着温度、压力、流量、电压和电流等模拟信号,这些信号也要参与到控制系统的逻辑控制,或者本身就作为系统的被控变量,需要对这些模拟信号进行

    在实际工业控制系统中,广泛存在着温度、压力、流量、电压和电流等模拟信号,这些信号也要参与到控制系统的逻辑控制,或者本身就作为系统的被控变量,需要对这些模拟信号进行采集。有些连续性控制系统中,执行机构需要PLC提供连续的电压或电流模拟信号,进行连续调节。OMRON系列的PLC提供了较强的模拟量输入/输出能力,在正确配置C200Hα模拟量输入/输出模块,就可以实现模拟量的检测和控制。

    欧姆龙C200Hα处理模拟量信号时需要配置模拟量输入/输出模块,可使用的模块见表8-1

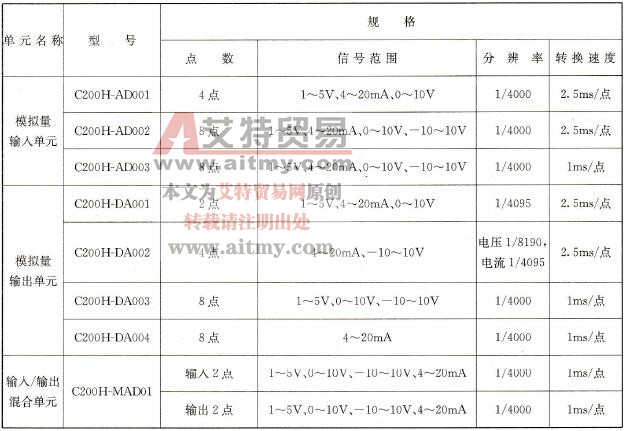

    8-1    C200Hα型PLC的模拟量输入/输出单元

C200Hα型PLC的模拟量输入/输出单元

    其中C200H-MAD01具有两路模拟量输入和两路模拟量输出,下面以该模块为例介绍C200Hα型PLC的模拟量输入/输出功能的使用。

   MAD01模拟量I/O单元的技术说明见表8-2

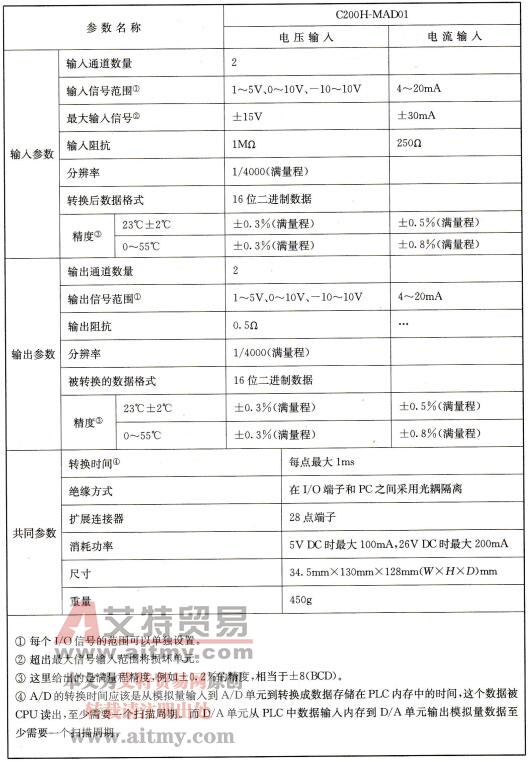

    8-2    MAD01模拟量输入/输出单元性能指标

MAD01模拟量输入/输出单元性能指标
