C200Hα型PLC的模拟量单元设置输出和信号范围

    1．设置输出

    若要进行D/A转换首先需要设定转换通道，设定转换通道就是使DM(m)单元的输出控制位为1。具体如图8-15所示。

    图8-15    设置转换通道

    2．输出信号范围

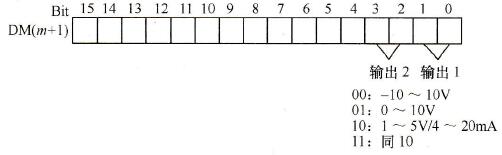

    输出信号范围可以在DM(m+1)单元中设置。具体设置如图8-16所示。注意设置完成之后，一定要使PLC重新通电或是通过设置重启动位使设置从CPU中传输到单元中，只有这样设置才能有效。

    图8-16    输出信号范围设置
