C200Hα型PLC的模拟量单元中断线检测功能

来源:艾特贸易2017-08-17

简介该功能用于检测输入是否断线,若是出现断线情况,且满足 1 ~ 5V 输入时,输入信号不大于 0.3V ,或是 4 ~ 20mA 输入时,输入信号不大于 1.2mA 的条件,就可以检测出断线,并将 IR 区的

    该功能用于检测输入是否断线,若是出现断线情况,且满足15V输入时,输入信号不大于0.3V,或是420mA输入时,输入信号不大于1.2mA的条件,就可以检测出断线,并将IR区的n+9中对应的位置1。具体如图8-13所示。

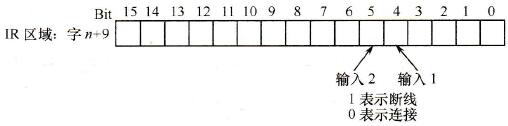

断线功能检测位位置

    8-13    断线功能检测位位置

    8-14是利用断线检测确定是否转换数据需要传输的梯形图,这里假设MAD01单元的单元号是#0。被传输的数据在IR105单元,数据传输到DM0001单元。该梯形图的功能是保证有效的数据被传输。这是因为断线后的数据是坏数据,有可能造成重大控制失误。

利用断线检测传输数据的梯形图

    8-14    利用断线检测传输数据的梯形图
