C200Hα系列PLC梯形图的逻辑块AND LD指令

    逻辑块是用LD或LD NOT开始的一段助记符程序，如果两个逻辑块需要相“与”，则使用AND LD指令，而需要相“或”则使用OR LD指令。

    逻辑块指令可以使复杂的梯形图转换成助记符程序，如对于图5-9所示的梯形图就需要ANDLD指令才能转换成助记符程序。

    从图5-9中看出，梯形图执行条件的逻辑表达式为

    条件逻辑的运算结果=（IR00000+IR00001）·（IR00002+）

可以看出这是一个完整的“或与”表达式。

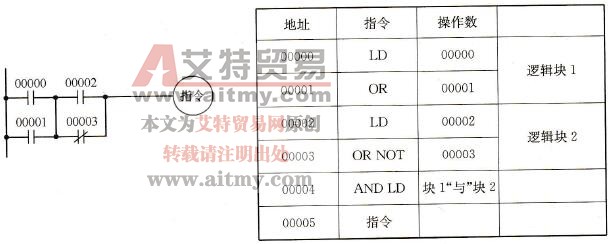

    图5-9    逻辑块指令AND LD的使用
