C200Hα系列PLC梯形图的结束(END)指令

来源:艾特贸易2017-08-18

简介每一个程序最后一条指令一定是结束 ( END) 指令。 END 的梯形图和助记符表示如图 5-8 所示。 END 指令不需要执行条件。当 CPU 扫描用户程序时,它按照指令的条件逻辑运算结果执行所有的

    每一个程序最后一条指令一定是结束( END)指令。END的梯形图和助记符表示如图5-8所示。END指令不需要执行条件。当CPU扫描用户程序时,它按照指令的条件逻辑运算结果执行所有的指令,直到遇到END指令为止,本扫描周期的用户程序执行阶段结束,转入输出刷新阶段。在调试程序时,可以有意识地将END指令放在程序中的适当位置,不让其后的程序执行,只让其前的指令执行。

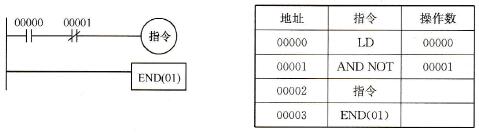

END指令梯形图和助记符表示

    5-8    END指令梯形图和助记符表示
