C200Hα系列PLC梯形图的输出和输出非(OUTPUT/OUTPUT NOT)指令

来源:艾特贸易2017-08-18

简介OUTPUT 和 OUTPUT NOT 指令用于输出。所谓输出实际是写存储器,将执行条件逻辑运算结果写入位存储器。对于 OUTPUT 指令,只要执行条件为 ON 或 OFF ,则 OUTPUT 就为 ON 或 OFF ;而对于 OUTPUT

    OUTPUTOUTPUT NOT指令用于输出。所谓输出实际是写存储器,将执行条件逻辑运算结果写入位存储器。对于OUTPUT指令,只要执行条件为ONOFF,则OUTPUT就为ONOFF;而对于OUTPUT NOT指令,只要执行条件为ONOFF,则OUTPUT NOT指令就为OFFON。例如,图5-7所示的电路中,IR00000为“1”,则IR00200就写为“1”;而IR00001为“0”时,则IR00201就写为“1”。

    该指令的操作数是IRSRARHRTCLRTR区域中位地址。

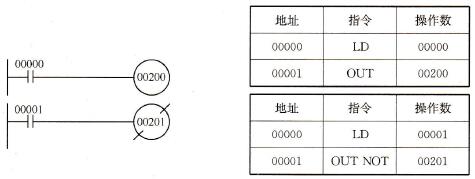

OUTPUT和OUTPUT NOT指令

    5-7    OUTPUTOUTPUT NOT指令
