C200Hα型PLC MAD01模拟量单元的比例变换功能

来源:艾特贸易2017-08-18

简介模拟 I/O 单元具有模拟到模拟变换功能,该功能是在单元内部完成的,转换的回路是:输入 1 →进行比例计算→输出 1 和输出 2 →进行比例计算→输出 2 。 在模拟输入和模拟输出之间的

    模拟I/O单元具有模拟到模拟变换功能,该功能是在单元内部完成的,转换的回路是:输入1→进行比例计算→输出1和输出2→进行比例计算→输出2

    在模拟输入和模拟输出之间的关系是:正梯度变换的模拟输出和模拟输入之间的关系如图8-22所示,而负梯度变换的模拟输出和模拟输入之间的关系如图8-23所示。

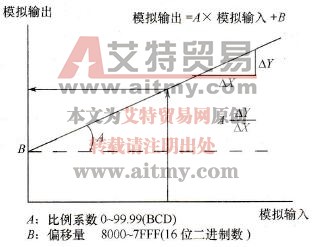

正梯度变换的模拟输出和模拟输入之间的关系

    8-22    正梯度变换的模拟输出和模拟输入之间的关系

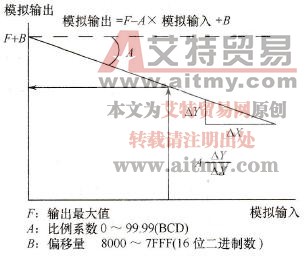

负梯度变换的模拟输出和模拟输入之间的关系

    8-23    负梯度变换的模拟输出和模拟输入之间的关系

    要进行回路变换,首先需要指定回路,然后需要输入常数A和常数B,具体内容见表8-9

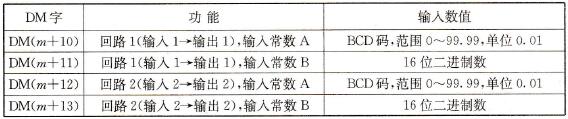

    8-9    设置回路变换常数A和常数B

设置回路变换常数A和常数B

    注意:设置完成后需要PLC重新通电,或是重新设置重启动位才能使设置有效。
