C200Hα系列PLC梯形图AND和OR指令组合使用

来源:艾特贸易2017-08-18

简介在更加复杂的梯形图中对 AND 和 OR 指令进行结合时,情况会复杂一些,如图 5-6 所示的梯形图。 图 5-6 AN 和 OR 组合的电路 该梯形图执行条件的逻辑表达式为 条件逻辑运算结果 =((IR0000

    在更加复杂的梯形图中对ANDOR指令进行结合时,情况会复杂一些,如图5-6所示的梯形图。

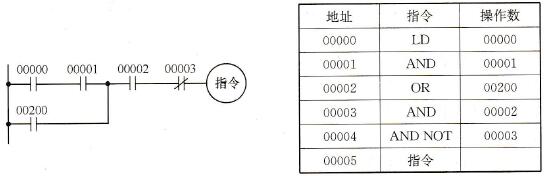

AN和OR组合的电路

    5-6    ANOR组合的电路

    该梯形图执行条件的逻辑表达式为

    条件逻辑运算结果=((IR00000·IR0001)+IR00200)·IR00002·
