C200Hα系列PLC梯形图的OR/OR NOT(或/或非)指令

来源:艾特贸易2017-08-18

简介当两个或多个条件是放置在相互独立的指令行上,且这些指令行并联相接,则它们之间的关系是“或”关系。如图 5-5 所示的梯形图,其中第一个条件是 LD NOT ,随后的条件是 OR NOT 和

    当两个或多个条件是放置在相互独立的指令行上,且这些指令行并联相接,则它们之间的关系是“或”关系。如图5-5所示的梯形图,其中第一个条件是LD NOT,随后的条件是OR NOTOR,只要三个条件中的任何一个条件为ON,就按照ON条件执行指令,用逻辑表达式表达:

    条件逻辑的运算结果=

    该指令的操作数是IRSRARHRTCLRTR区域中位地址。

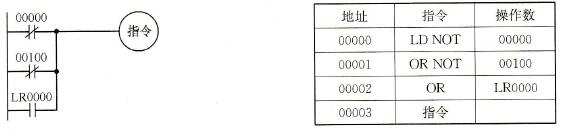

三个条件并联的梯形图

    5-5    三个条件并联的梯形图
