C200Hα系列PLC梯形图的AND/AND NOT（与/与非）指令

    当需要两个或多个条件相与时，可以将这些条件串联，三个条件串联的梯形图如图5-4所示。这三个条件按顺序（从左到右）分别对应一条LD指令、一条AND NOT指令和一条AND指令，若用助记符表示，每一条指令都需要单独书写一行。

    只有三个条件都满足时，指令才按ON条件执行，否则按OFF条件执行，就是说IR00000为“1”、IR00100为“0”、LR0000为“1”时指令才按ON条件执行。

    用逻辑表达式表达：

    条件逻辑的运算结果=IR00000··LR0000

    该指令的操作数是IR、SR、AR、HR、TC、LR、TR区域中位地址。

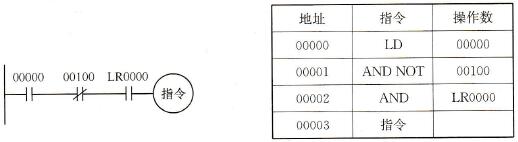

    图5-4    三个条件串联的梯形图
