C200Hα系列PLC复杂的梯形图

来源:艾特贸易2017-08-18

简介复杂的梯形图往往由多个逻辑块组成,用助记符书写多逻辑块的梯形图时,逻辑块之间的连接需要按照先从上到下,再从左到右的顺序。其实上下逻辑块之间是 OR LD 关系,而左右逻辑块

    复杂的梯形图往往由多个逻辑块组成,用助记符书写多逻辑块的梯形图时,逻辑块之间的连接需要按照先从上到下,再从左到右的顺序。其实上下逻辑块之间是OR LD关系,而左右逻辑块之间是AND LD关系,只要不能被简单逻辑关系描述的执行条件都必须用逻辑块描述。

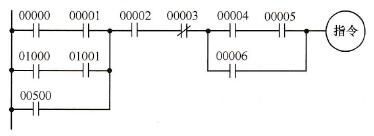

    【例1】 图5-15是一个复杂梯形图,按照上述助记符书写原则转换成的助记符程序见表5-5

复杂梯形图

    5-15    复杂梯形图

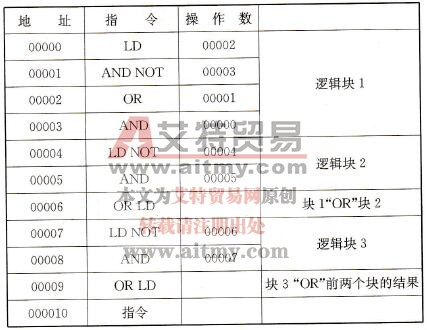

    5-5    5-15所示梯形图转换成的助记符程序

图5-15所示梯形图转换成的助记符程序

    【例2】 图5-16是一个复杂梯形图,按照上述助记符书写原则转换成的助记符程序见表5-6

    即使是同样功能的梯形图,但是由于画法不一样,所转换的助记符程序的繁简程度是不一样的。

具有5个逻辑块的梯形图

    5-16    具有5个逻辑块的梯形图

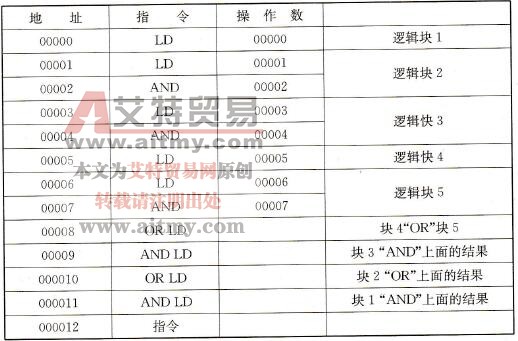

    5-6    5-16所示梯形图转换成的助记符程序

图5-16所示梯形图转换成的助记符程序

    与图5-16功能相同的梯形图如图5-17所示,注意它的特点是尽量靠左画。图5-17转换成的助记符程序见表5-7,对比表5-6和表5-7两个助记符程序可知:图5-17靠左的画法可以转换成简单的助记符程序,当然占用的内存也小。

与图5-16功能相同的梯形图

    5-17    与图5-16功能相同的梯形图

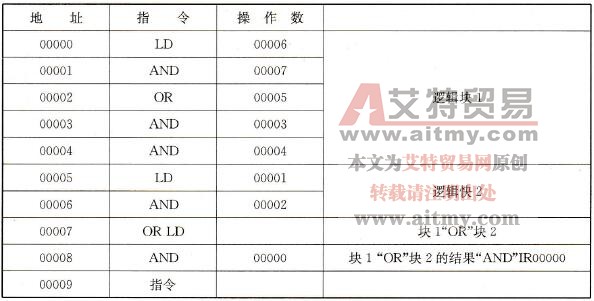

    5-7    5-17所示梯形图转换成的助记符程序

图5-17所示梯形图转换成的助记符程序

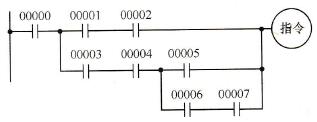

    【例3  5-18是一个复杂梯形图,按照上述助记符书写原则转换成的助记符程序见表5-8

例3的梯形图

    5-18    3的梯形图

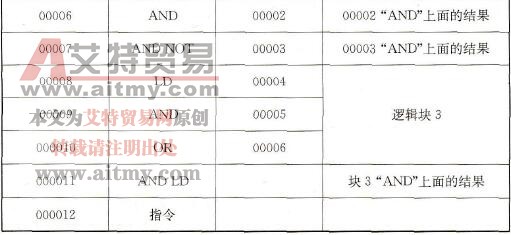

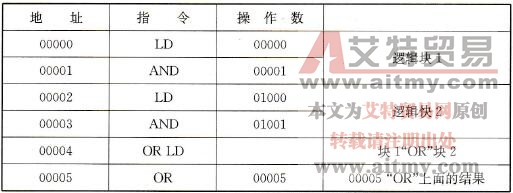

    5-8    5-18所示梯形图的助记符程序

图5-18所示梯形图的助记符程序

图5-18所示梯形图的助记符程序
