C200Hα系列PLC梯形图AND LD和OR LD指令的结合

来源:艾特贸易2017-08-18

简介图 5-13 所示是两个逻辑块梯形图的例子,该例子中梯形图执行条件的逻辑表达式为 条件逻辑运算的结果 =IR00000 · · (IR00002 · IR00003+IR00201+IR00004) 该梯形图转换成的助记符程序见表 5-3 。

    5-13所示是两个逻辑块梯形图的例子,该例子中梯形图执行条件的逻辑表达式为

    条件逻辑运算的结果=IR00000··(IR00002·IR00003+IR00201+IR00004)

    该梯形图转换成的助记符程序见表5-3

两个逻辑块梯形图的例子

    5-13    两个逻辑块梯形图的例子

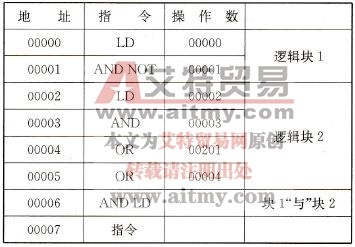

    5-3    5-13梯形图转换成的助记符程序

图5-13梯形图转换成的助记符程序

    在助记符程序中首先书写逻辑块IR00000·,然后再书写逻辑块IR00002·IR00003+IR00201+IR00004,然后使用逻辑块与指令AND LD将两个逻辑块“与”起来。

三个逻辑块的例子

    5-14    三个逻辑块的例子

    5-14是个稍复杂的梯形图,虽然看起来和图5-12类似,但是在助记符程序中需要三个逻辑块才能正确描述。

    该梯形图中有三个逻辑块,它们是IR00000·IR00002··IR00202,表5-4是图5-14所示梯形图转换成的助记符程序。

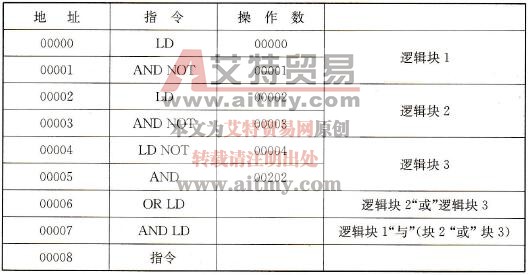

    5-4    5-14所示梯形图转换成的助记符程序

图5-14所示梯形图转换成的助记符程序
