C200Hα系列PLC的助记符程序
来源:艾特贸易2017-08-18
简介助记符 (Mnemonic) 程序又称为语句或语句标程序,是 IEC1131-3 标准所定义的 PLC 设计语言的一种,是常用的 PLC 编程语言。 梯形图必须使用 CX-P 软件或 CPT 软件才能输入到 PLC 中,而在一般
助记符(Mnemonic)程序又称为语句或语句标程序,是IEC1131-3标准所定义的PLC设计语言的一种,是常用的PLC编程语言。
梯形图必须使用CX-P软件或CPT软件才能输入到PLC中,而在一般的手持编程器中不能使用梯形图而只能使用助记符形式的语言。助记符可以提供与梯形图完全相同的内容,而且能够直接输入PLC。实际上,梯形图就是转换成助记符输入PLC的。
学习过编制高级语言程序的人员,学习助记符是很容易的。

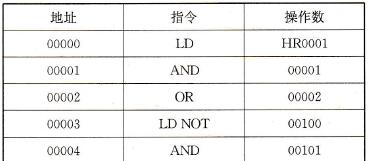

助记符的例子如下:
从例子中可以看出助记符程序一般都是从内存地址00000开始编写的,由于不同的指令要求的操作数不同,所以指令不同,内存地址的长度也不同,最短1个字长,最长4个字长。每个地址的第一个字是指令助记符,如果指令只有一个操作数,则操作数与指令助记符同行编写,否则要分行书写。
