C200Hα系列PLC梯形图逻辑块指令串联

来源:艾特贸易2017-08-18

简介图 5-11 所示的梯形图要转换成助记符时需要逻辑块指令的串联。 从梯形图可以得到梯形图执行条件的逻辑表达式为 条件逻辑的运算结果 =(IR00000+ ) · ( +IR00003) · (IR00004+IR0005) 可以看出这

    5-11所示的梯形图要转换成助记符时需要逻辑块指令的串联。

    从梯形图可以得到梯形图执行条件的逻辑表达式为

    条件逻辑的运算结果=(IR00000+)·(+IR00003)·(IR00004+IR0005)

可以看出这是一个“或与”表达式。

    5-11所示的梯形图可以转换成如表5-1所列的助记符程序,其中左侧表的助记符书写方式可以连接任意多个逻辑块,而右侧的表的助记符书写方式只能连接8个逻辑块。

    5-12所示的梯形图可以使用逻辑块指令转换成助记符程序。

串联的逻辑块指令

    5-11    串联的逻辑块指令

并联逻辑块指令的使用

    5-12    并联逻辑块指令的使用

    5-1    5-11所示梯形图转换成的助记符程序

图5-11所示梯形图转换成的助记符程序

    从梯形图可以得到梯形图执行条件的逻辑表达式为

    条件逻辑的运算结果=IR00000·+·+(IR00004·IR00005)

可以看出这是一个“与或”表达式。图5-12所示的梯形图可以转换成表5-2所列的助记符程序。

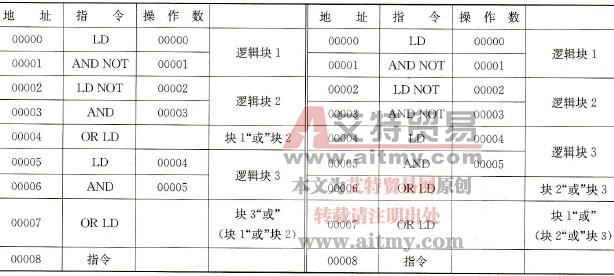

    5-2    5-12所示梯形图转换成的助记符程序

图5-12所示梯形图转换成的助记符程序

    在助记符程序中,首先用ORLD指令将逻辑块IR00000··IR00003“或”起来,然后再把“或”的结果使用OR LD指令和IR00004·IR00005“或”起来,见表5-2中的左侧表。
