C200Hα系列PLC梯形图的计数器指令CNT应用实例

来源:艾特贸易2017-08-20

简介计数器例 1 :图 5-39 所示的是计数器的基本应用的梯形图和助记符程序,假设 IR00002 的状态是 OFF ,若 IR00001 的状态为 ON ,则当 IR00000 的状态从 OFF 变为 ON 时,计数器 004 就作一次减计

    计数器例1:图5-39所示的是计数器的基本应用的梯形图和助记符程序,假设IR00002的状态是OFF,若IR00001的状态为ON,则当IR00000的状态从OFF变为ON时,计数器004就作一次减计数,当150个数被减到0时,IR00205接通。

    该电路中的IR00001相当于计数使能信号,而IR00000CP信号,IR00002是计数器的预置数信号。

计数器例1的梯形图和助记符程序

    5-39    计数器例1的梯形图和助记符程序

    该计数器的第一次计数值可以在PLC上电时用SR区域中的25315位在第一扫描周期标志位进行预置。

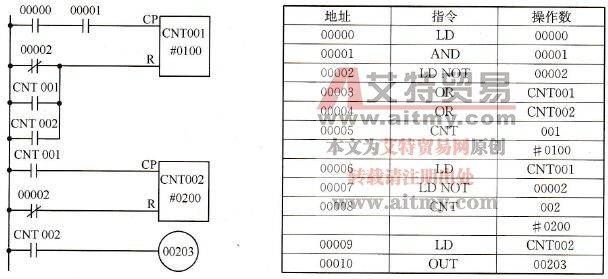

    计数器例2:图5-40是计数值扩展的梯形图,第一个计数器001计满100个脉冲后.自己的结束标志CNT 001同时给自己复位。

计数器例2的梯形图和助记符程序

    5-40    计数器例2的梯形图和助记符程序

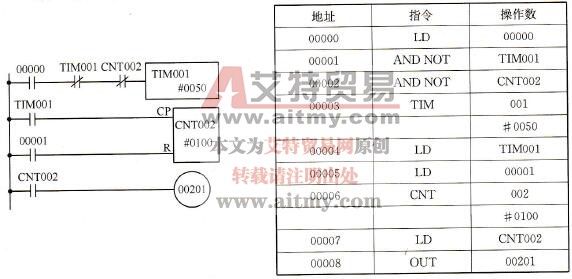

    计数器例3:图5-41是用计数器和定时器结合起来进行长延时的梯形图和助记符程序。从梯形图可以看出,若IR00000ON,则定时器001开始定时,当定时时间到,定时器001的结束标志TIM001变为ON,该结束标志首先使CNT002进行减一计数,同时预置定时器001,定时器被预置后,重新进行定时,然后,再一次进行定时。当计数器002减数到零时,计数结束标志位CNT002接通变为ON,使IR00201接通。该例中定时器定时时间是5.0s,计数器的设定值是100,所以总定时时间是500s

计数器例3的梯形图和助记符程序

    5-41    计数器例3的梯形图和助记符程序

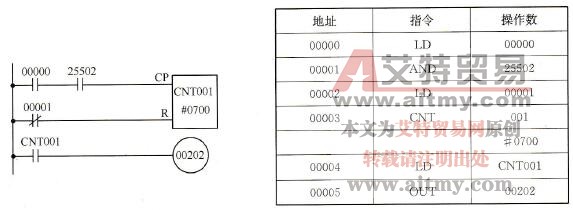

    计数器例4:使用1s时钟脉冲位25502作为计数脉冲的梯形图如图5-42所示。图5-42IR00000是计数器使能条件,此条件为ON,则1s脉冲使能端使计数器每秒从计数器的当前值减1,减到0后,计数器结束标志位CNT 001ONIR00200接通。该程序的全部定时时间是700s

    这里需要注意的是0.02s0.1s脉冲位不能作为计数脉冲。

使用1s脉冲位的延时梯形图

    5-42    使用1s脉冲位的延时梯形图
