C200Hα系列PLC梯形图的置位和复位指令

来源:艾特贸易2017-08-20

简介置位指令 SET 和复位指令 RSET 具有和保持指令相同的功能,可以取代 KEEP 指令。当 SET 指令的执行条件为 ON 时, SET 指令置操作数为 ON ;当 RSET 指令的执行条件为 ON 时, RSET 指令置操作

    置位指令SET和复位指令RSET具有和保持指令相同的功能,可以取代KEEP指令。当SET指令的执行条件为ON时,SET指令置操作数为ON;当RSET指令的执行条件为ON时,RSET指令置操作数为OFFSETRSET指令不受联锁和跳转指令的影响。使用SETRSET指令的梯形图的例子如图5-28所示。

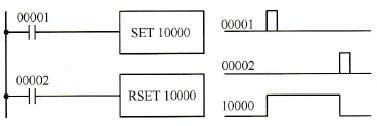

具有SET和RSET指令的梯形图

    5-28    具有SETRSET指令的梯形图

   SETRSET指令连用可以构成置位优先或复位优先的RS触发器。例如,图5-28所示的梯形图程序就是复位优先的RS触发器。图5-26所示的梯形图也可以用SETRSET指令来实现。

    该指令的操作数是IRARHRLR区域中位地址。

    5-28中,当条件IR00001ON时,SET指令置IR10000ON,而当条件IR00002ON时,置IR10000OFF

    梯形图5-28转换成的助记符程序见表5-19

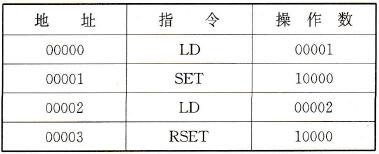

    5-19    5-28所示梯形图转换成的助记符程序

图5-28所示梯形图转换成的助记符程序
