C200Hα系列PLC梯形图利用工作位编程

    工作位又称为内部继电器、中间继电器或中间量，常用来存储满足某种执行条件的中间结果，它是为了编程方便而选择的一些存储位或存储字。在存储器中一般不专门设置工作位区域，IR区域未被使用的I/O位和AR区域中的某些位可以用作工作位。常使用工作位作为操作数位的指令是OUT、OUT NOT、DIFU、DIFD和KEEP，当然还有很多指令都使用工作位作为操作数。

    图5-27所示是使用工作位IR24600的梯形图。从图中可以看出，由于使用了工作位，使梯形图程序大为简化。表5-18是该梯形图转换成的助记符程序。

    在图5-27中，IR00000、IR00001、IR00002和IR00003组成一个逻辑块，该块的执行结果存入工作位IR24600，而IR24600又与其他条件一起决定IR00100、IR00101和IR00102的输出是ON还是OFF。

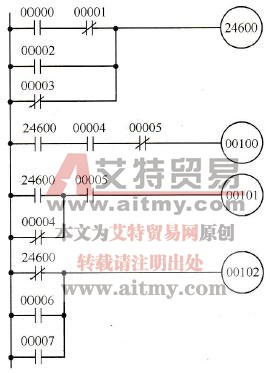

    图5-27    使用工作位的梯形图

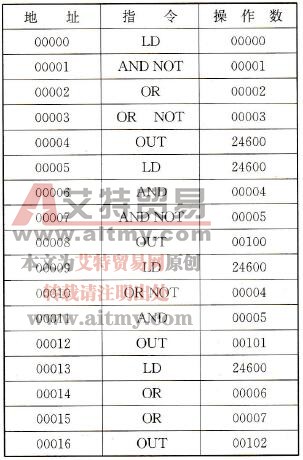

    表5-18    图5-27梯形图转换成的助记符程序
