C200Hα系列PLC梯形图的多谐振荡器

来源:艾特贸易2017-08-20

简介定时器例 6 :多谐振荡器 图 5-35 是位闪烁的梯形图,只要 IR00000 为 ON ,则由于 TIM002 处于复位状态,所以定时器 001 开始定时,当经过 1s , IR00205 在执行条件 TIM001 变为 ON 后变为 ON ,

    定时器例6:多谐振荡器

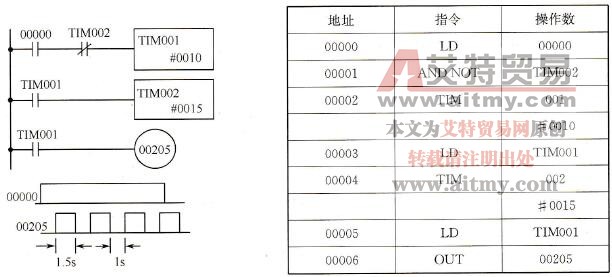

    5-35是位闪烁的梯形图,只要IR00000ON,则由于TIM002处于复位状态,所以定时器001开始定时,当经过1sIR00205在执行条件TIM001变为ON后变为ON,同时定时器002开始定时,当定时1. 5s后,TIM002复位定时器001,由于定时器002的执行条件是TIM001,所以在复位定时器001后,定时器002也就被复位了;由于IR00000此时还为ON,而TIM002处于复位状态,所以定时器001又开始定时,开始另一个周期。

具有闪烁功能的梯形图和助记符程序

    5-35    具有闪烁功能的梯形图和助记符程序

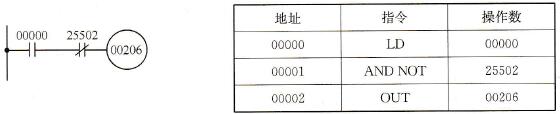

    不用定时器也能实现简单的闪烁,方法是使用1s脉冲位SR25502,使用该位的梯形图如图5-36所示。

使用1s脉冲位SR25502的闪烁梯形图和助记符程序

    5-36    使用1s脉冲位SR25502的闪烁梯形图和助记符程序
