C200Hα系列PLC梯形图操作数位的自保持指令

来源:艾特贸易2017-08-20

简介自保持就是满足一个执行条件时,置操作数位为 ON ,即使执行条件不满足了,操作数位仍然保持 ON ;当满足另一个执行条件时,置操作数位为 OFF 。图 5-26 所示为具有自保持功能的梯形

    自保持就是满足一个执行条件时,置操作数位为ON,即使执行条件不满足了,操作数位仍然保持ON;当满足另一个执行条件时,置操作数位为OFF。图5-26所示为具有自保持功能的梯形图,而表5-17所列是图5-26梯形图转换成的助记符程序。

具有自保持功能的梯形图

    5-26    具有自保持功能的梯形图

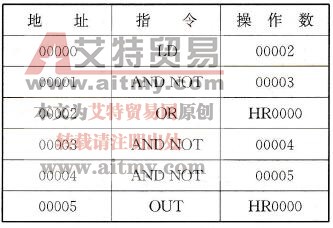

    5-17    5-26所示梯形图转换成的助记符程序

图5-26所示梯形图转换成的助记符程序

    自保持位可以看成一个“复位优先”的RS触发器。

    5-26所示的梯形图中,当IR00002ONIR00003OFF,同时IR00004IR00005OFF时,HR0000ON,一旦置ON,即使IR00002为“ON”和IR00003OFF的条件不满足了,HR0000仍然为ON,只有当IR00004IR00005ON时,HR0000才被置OFF
