C200Hα系列PLC梯形图的保持指令

来源:艾特贸易2017-08-20

简介保持指令 KEEP 用来保持在两个执行条件下的操作数位状态,就是说,当第一个执行条件为 ON 时,保持指令将操作数位置 ON ;当第二个执行条件为 ON 时,保持指令将操作数位置 OFF 。图

    保持指令KEEP用来保持在两个执行条件下的操作数位状态,就是说,当第一个执行条件为ON时,保持指令将操作数位置ON;当第二个执行条件为ON时,保持指令将操作数位置OFF。图5-25所示的梯形图中,当IR00002ONIR00003OFF时,则KEEP指令将操作数位HR0000ON;当IR00004ONIR00005ON时,则KEEP指令将操作数位HR0000OFF。图5-25所示梯形图转换成的助记符程序见表5-16

    该指令的操作数是IRARHRLR区域中的位地址。

具有保持指令的梯形图

    5-25    具有保持指令的梯形图

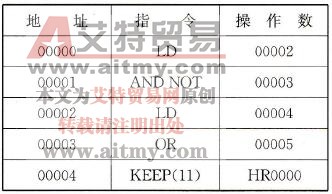

    5-16    5-25所示梯形图转换成的助记符程序

 图5-25所示梯形图转换成的助记符程序

    保持指令还可以理解为数字电路中的RS触发器,S是置位端,R是复位端。在梯形图中有置位优先和复位优先的问题,这是因为指令是顺序执行的,当置位和复位条件同时满足时,在最后执行的指令结果得到保留。在图5-25所示的梯形图中如果置位和复位条件同时满足,则复位操作被保留下来,称为“复位优先”。
