C200Hα系列PLC梯形图延时接通延时断开的程序
来源：艾特贸易2017-08-20
简介定时器例 4 ：延时接通延时断开的程序 图 5-33 所示的梯形图程序是延时接通延时断开程序。在 IR00000 变为 ON 时，定时器 001 开始定时，当定时 5s 后， IR00500 变为 ON ；在 IR00000 变为 OF
定时器例4：延时接通延时断开的程序
图5-33所示的梯形图程序是延时接通延时断开程序。在IR00000变为ON时，定时器001开始定时，当定时5s后，IR00500变为ON；在IR00000变为OFF后，定时器002开始定时，当3s后，TIM002变为ON，IR00500变为OFF。

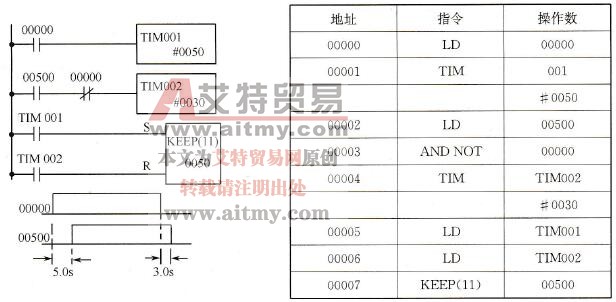

图5-33 定时器例4的梯形图和助记符程序
