C200Hα系列PLC梯形图利用定时器提供一段时间ON的程序

来源:艾特贸易2017-08-20

简介定时器例 2 :利用定时器提供一段时间 ON 的程序 图 5-31 所示的梯形图中,当 IR00001 变为 ON 时,定时器 001 从 IR005 中获得设定值,并开始定时,与此同时 IR00201 变为 ON ;当定时器 001 达

    定时器例2:利用定时器提供一段时间ON的程序

    5-31所示的梯形图中,当IR00001变为ON时,定时器001IR005中获得设定值,并开始定时,与此同时IR00201变为ON;当定时器001达到设定值时,TIM001变为ONIR00201变为OFF。当IR00001变为OFF时,定时器001复位,IR00201维持OFF状态不变。

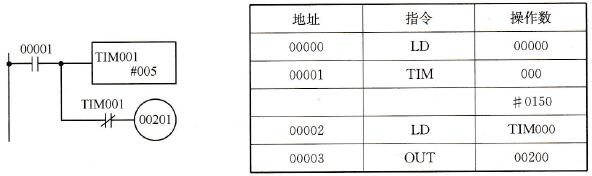

定时器例2的梯形图和助记符程序

    5-31    定时器例2的梯形图和助记符程序
