C200Hα系列PLC梯形图的联锁指令

来源:艾特贸易2017-08-20

简介联锁 IL(02) 和解除联锁 ILC(03) 指令,用于成组控制在 IL(02) 和 ILC(03) 之间的指令, IL(02) 和 ILC(03) 指令总是在一起使用。 如果在梯形图中的某一位置设置了 IL 指令,在其后程序的另一位

    联锁IL(02)和解除联锁ILC(03)指令,用于成组控制在IL(02)ILC(03)之间的指令,IL(02)ILC(03)指令总是在一起使用。

    如果在梯形图中的某一位置设置了IL指令,在其后程序的另一位置设置了ILC指令,那么IL指令的执行条件控制ILILC指令间全部指令的执行,如果IL指令的执行条件是OFF,那么在IL指令与下一ILC指令之间的全部指令按OFF条件指令,具体情况见表4-12。如果IL指令的执行条件为ON,则其后的程序如同没有IL(02)指令一样执行。

    从另外一个角度也可以将IL(02)ILC(03)指令理解为母线断电,即当IL(02)指令的执行条件为OFF时,则图5-21中梯形图母线A点和B点间断电。

    使用IL(02)IL(03)指令也可以解决分支点的执行条件存储问题,图5-20可以用联锁指令来修改,修改后如图5 21所示,图5-21中完全消除了分支点。图5-21所示梯形图转换成的助记符程序见表5-11

带有联锁的梯形图

    5-21    带有联锁的梯形图

    5-11    5-21所示梯形图的助记符程序

图5-21所示梯形图的助记符程序

    一个梯形图程序中可以有多个联锁指令,而且多个联锁IL(02)指令可对应于一个联锁清除ILC(03)指令,需要注意的是ILC(03)指令不能连续使用。

    如果IL(02)指令的执行条件不满足,则在IL(02)ILC(03)指令之间的指令按照表5-12变化。

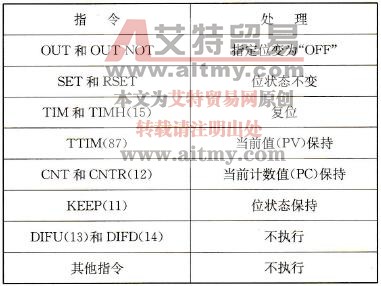

    5-12    IL(02)ILC(03)指令之间的指令变化

 IL(02)与ILC(03)指令之间的指令变化
