C200Hα系列PLC梯形图定时器指令的一般使用

来源:艾特贸易2017-08-20

简介定时器例 1 :定时器的一般使用 图 5-30 所示的梯形图中,定时器编号是 000 ,定时时间是 15s ,当定时器的执行条件 IR00000 为 ON 时,定时器开始定时;当 15s 时间到, TIM000 变为 ON ,使

    定时器例1:定时器的一般使用

    5-30所示的梯形图中,定时器编号是000,定时时间是15s,当定时器的执行条件IR00000ON时,定时器开始定时;当15s时间到,TIM000变为ON,使IR00200ON

    IR00000变为OFF时,TIM000复位,IR00200变为OFF

定时器例1的梯形图和助记符程序

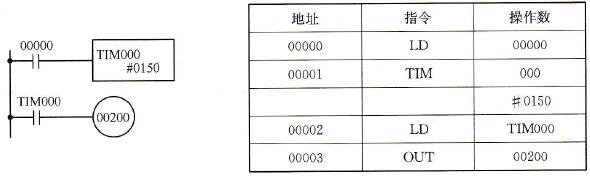

    5-30    定时器例1的梯形图和助记符程序
