C200Hα系列PLC梯形图的可逆计数器指令CNTR(12)

    可逆计数器指令CNTR(12)的梯形图符号如图5-43所示。

   TC编号N：000～511之间的任何数。

    操作数数据区域  SV：设定值（字，BCD码）

   IR，AR，DM，HR，LR和立即数#

    说明：该计数器的预置数范围是0001～9999。每一个编号N只能用作定时器或计数器之一。

    该计数器有加计数端II、减计数端DI和复位端R端。当加计数端有脉冲上升沿时，计数器当前值加1，当到达预置值时，计数器的结束标志位置ON，此时若再来一个脉冲上升沿，计数器复位到0000，同时标志位置OFF。

    图5-43    可逆计数器指令

   CNTR(12)梯形图符号

    当减计数端有脉冲上升沿时，计数器当前值减1，当减到0000时，当前值复位到预设定值，同时计数器结束标志位置ON，若此时再减1，则标志位置OFF。

    若加计数器端和减计数端都加脉冲上升沿，则计数值不变。

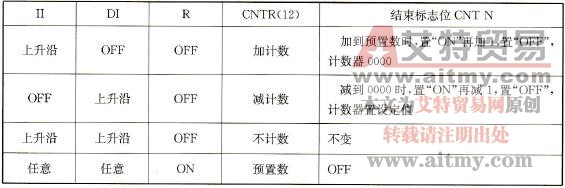

    该计数器指令CNTR(12)的功能表见表5-21。

    表5-21    计数器指令CNT的功能表
