C200Hα系列PLC梯形图的线性比例指令

    线性比例指令的梯形图符号如图5-58所示。

    图5-58    线性比例指令梯形图符号

    操作数数据区域S：源字(BCD码)

   IR，SR，AR，DM，HR，TC，LR，#

   P1：参考起始字

   IR，SR，AR，DM，HR，TC，LR

    R：结果字

   IR，SR，AR，DM，HR，LR

    这里，@SCL(-)是SCL( -)的微分形式。

    当执行条件为OFF时，SCL(-)不执行；当执行条件为ON时，SCL(-)指令将源地址S中的二进制数据按照P1设定的比例转换成目的地址R中的BCD数据。转换过程中，S的内容保持不变；只有目的地址R中的内容发生变化。

    以P1开始的4个地址中输入的是比例系数，如图5-59所示，其中P1中放Ay，P1+1中放Ax，P1+2中放By，P1+3中放Bx。P1和P1+2必须是BCD码，P1+1和P1+3必须是十六进制数。比例系数中BCD数的范围是0000～9999，十六进制系数的范围是0000～FFFF。SCL(-)指令首先将数据转换成BCD码，然后用下面计算公式计算结果：

    图5-60所示是一个使用线性比例指令的例子，转换比例系数如图5-60所示，该例把DM0100中的数0100(H)，转换成DM0200中的0512 (BCD)。

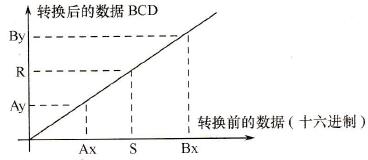

    图5-59    线性转换的比例系数

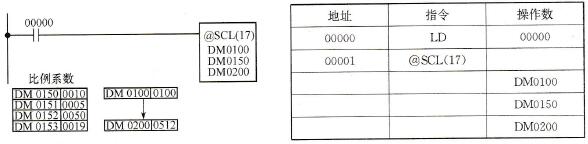

    图5-60    一个十六进制数据转换成BCD数据的线性转换的例子
