C200Hα系列PLC梯形图的区域比较指令ZCP(88)

    区域比较指令的梯形图符号如图5-54所示。

    图5-54    区域比较指令的梯形图符号

    操作数数据区域  CD：比较数据

   IR，R，AR，DM，HR，TC，LR，#

   LL：区域下限

   IR，SR，AR，DM，HR，TC，LR，#

   UL：区域上限

   IR，SR，AR，DM，HR，TC，LR，#

    要求区域上限一定要大于下限。

    当指令的执行条件为OFF时，ZCP (88)指令不执行；当执行条件为ON时，ZCP (88)将CD数据与下限LL和上限UL定义的区间进行比较，并将比较的结果输出到SR区的GR、EQ和LE标志。需要注意的是，在ZCP(88)指令和访问GR、HE LE标志之间插入其他指令，可能会使这些标志状态发生变化，所以必须在这些标志没有发生变化前使用它们。

    标志：当LL≤CD≤UL时，EQ为ON，LE为OFF，GR为OFF。

    当CD<LL时，LE为ON，EQ为OFF，GR为OFF。

    当CD>UL时，GR为ON，EQ为OFF，LE为OFF。

   GR的地址为25505，EQ的地址为25506，而LE的地址为25507。

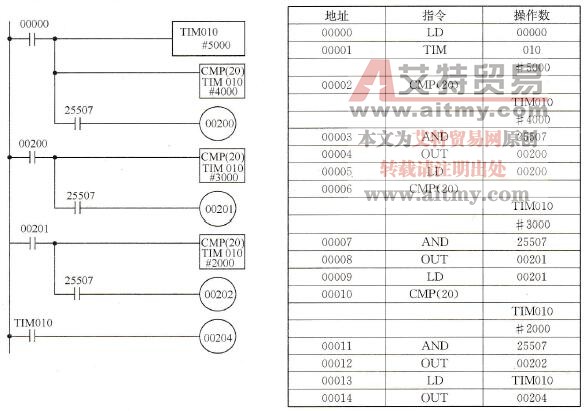

    数据比较指令例2：梯形图5-55是通过比较器确定定时时间进度的控制程序，该程序在定时器减计时的过程中，在特定时间输出信号。当IR00000为OFF时，定时器010复位；当IR00000接通时，定时器开始工作；当定时器当前值小于400s时，IR00200接通；当定时器当前值小于300s时，IR00201接通；当定时器当前值小于200s时，IR00202接通；当定时器当前值为0000时，IR00204接通。

    图5-55    数据比较指令例2的梯形图和助记符程序
