C200Hα系列PLC梯形图的单字比较指令CMP(20)

    单字比较指令的梯形图符号如图5-52所示。

    图5-52    单字比较指令梯形图符号

    操作数数据区域CP1：第一比较内容字

   IR，SR，AR，DM，HR，TC，LR，#

    CP2：第二比较内容字

   IR，SR，AR，DM，HR，TC，LR，#

    当与定时器或计数器当前值进行比较时，比较值必须是BCD码。

    当指令的执行条件为OFF时，CMP(20)指令不执行；当执行条件为ON时，CMP(20)比较CP1和CP2的内容并将比较的结果输出到SR区的GR、EQ和LE标志。需要注意的是，在CMP(20)指令和访问GR、HE LE标志之间插入其他指令，可能会使这些标志状态发生变化，所以必须在这些标志没有发生变化前使用它们。

   CMP(20)不能用于带符号数之间的比较。

    标志：当CP1=CP2时，EQ为ON，LE为OFF，GR为OFF。

    当CP1<CP2时，LE为ON，EQ为OFF，GR为OFF。

    当CP1>CP2时，GR为ON，EQ为OFF，LE为OFF。

   GR的地址为25505，EQ的地址为25506，而LE的地址为25507。

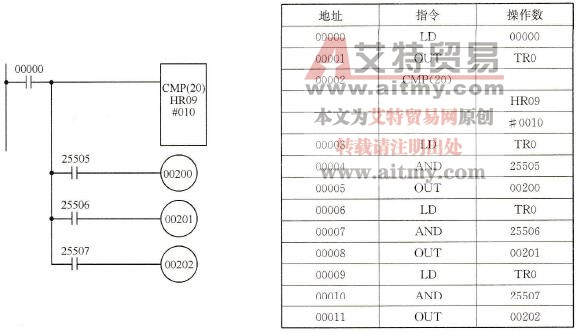

    数据比较指令例1：一个使用比较指令CMP(20)的梯形图如图5-53所示。该梯形图中，如果HR09的内容大于10，IR00200变为ON；如果两内容相等，则IR00201变为ON；如果HR09的内容小于010，00202变为ON。该梯形图中，只有当CMP(20)执行时，IR00200、IR00201和IR00202的状态才发生变化。

    图5-53    数据比较指令例1的梯形图和助记符程序
