C200Hα系列PLC的内部继电器区域

    内部继电器(IR)区域既可以用作控制I/O点的数据（输入继电器/输出继电器），也可以用作内部处理和存储数据的工作位（中间继电器），可以按位和字存取。在C200Hα系列PLC中，IR区域由字IR000～IR235（IR区域1）和IR300～IR511(IR区域2)组成。存取IR区域1的时间比存取IR区域2的时间短。

    输入/输出被映射在IR区域中，因此相关的字称为I/O字，I/O字中的位称为I/O位。IR区域的工作位在电源断开或PLC停止时被复位。

   IR区域地址分配见表4-16。

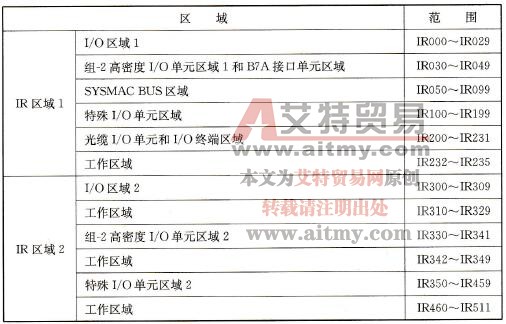

    表4-16    IR区域地址分配表

    1．I/O字

    在IR区域可以给输入/输出单元分配I/O字，当输入接通时，相应的位变为ON，要使输出接通，则使相应的位为ON。这样程序就可以通过I/O字读取输入状态和控制输出状态。

    2．输入位（输入继电器）

    输入位直接反映PLC的外部输入，并在编程中可以不考虑顺序地任意次使用。

    3．输出位（输出继电器）

    输出位用于输出程序的执行结果，在使用中不考虑次序。在每个程序周期中，输出位只刷新一次，因此每一输出位仅能用于一条控制其状态的指令。若是多条指令对输出位有效，则PLC实际输出的只是最后一条指令确定的状态。

    4．机架的字分配

   I/O字根据机架槽位置分配给CPU机架和扩展I/O机架。机架槽分配见表4-17。从表中可以看到，每个槽分配一个I/O字，因此3个槽的机架只能使用最前面的3个字，5个槽的机架只能使用最前面的5个字，8槽机架只能使用最前面的8个字，分配给不用的或不存在槽的字可用作工作字。

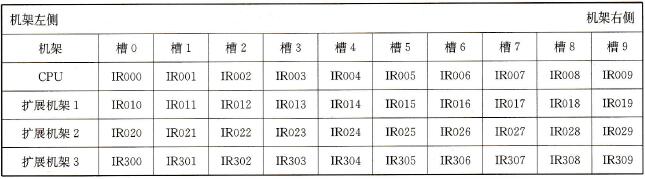

    表4-17    机架槽分配表

    若是在CPU机架的第4槽安装了一个16点的输入单元，则该单元的字地址是004，而该单元的第1个输入端子的位地址是IR00400。

    5．特殊I/O单元和从站机架分配

    在大多数C200Ha系列PLC中，CPU机架和扩展机架上的所有槽中最多可安装16个特殊I/O单元，每个特殊I/O单元以它的单元号(0～F)为基准，在IR区分配10个字。

    在C200Hα系列PLC中的某些CPU型号中，最多可以安装10个I/O特殊单元，每个单元根据它的单元号(0～9)分配给10个字。具体分配见表4-18。

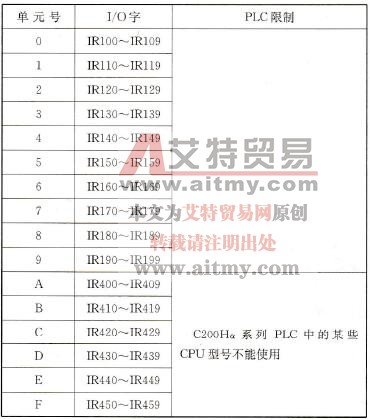

    表4-18    特殊I/O单元的字分配

    6．I/O单元的位分配

    根据所用的PLC型号，I/O单元可以使用一个字中的8～16位，对大多数I/O单元，不用于输入/输出的位可用作工作位。但是晶体管输出单元、双向晶闸管输出单元使用位08～11为熔丝熔断标志位和报警标志位，因此这些位不能用作工作位。
