C200Hα系列PLC的输入单元可以连接的设备

    1)无源触点输出的设备

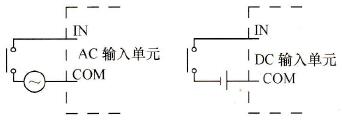

    所谓无源触点输出设备，就是按钮或是继电器的常开或常闭触点。由于PLC输入单元的输入电路是一个光耦，所以在触点和PLC输入电路之间需要串联一个电源，当PLC是交流输入单元，则需要一个交流电源；若是直流输入单元，则需要一个直流电压源。触点与PLC之间的连接如图4-2所示。

    图4-2    触点与PLC的连接

   2)三极管作为开关的输出设备

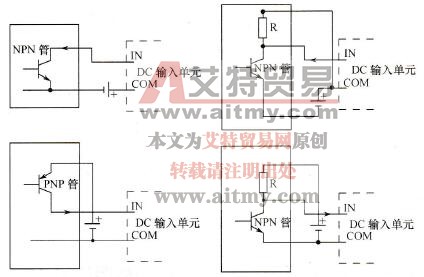

    三极管的集电极和发射极之间也可以作为开关使用，当三极管导通时相当于开关闭合；当三极管截止时，相当于开关断开。图4-3所示是三极管作为开关的接线图。

    图4-3    三极管作为开关的PLC输入电路连接图

   3)具有二极管输出电桥的设备

    若与PLC连接的设备具有二极管电桥输出电路，则可以按照图4-4所示的电路连接。

    图4-4    电桥输出设备与PLC交流输入单元连接

   4)输入漏电流

    当使用非触点输出设备时，由于开关元件是晶体管、晶闸管等元件，这些元件会由于自身的问题或电路设计问题，即使在截止时，也会有一个小的电流流过。该电流可能由如下原因引起：

   (1)元件自身的漏电流，如三极管的反向漏电流ICEO；

   (2)控制电路设计不好，开关元件没有可靠截止。

    若该电流大于1. 3mA，就可能引起PLC输入电路发生误动作为ON。解决的方法是在PLC输入端并联一个旁路电阻，如图4-5所示。

    图4-5    在PLC输入端并联旁路电阻

    若已知漏电流为Io，要求Ii小于1. 3mA，则

其中，Ii是PLC输入电流；Io是漏电流；R是旁路电阻；Ri是PLC的等效输入电阻。可以查PLC输入回路特性表得到，或者根据下列公式计算：

    只要适当选择旁路电阻R的数值，就可以消除漏电流的影响。
