C200Hα系列PLC的数据区域结构

    1．字与位

    从表4-14中可以看出，OMRON中型机C200Hα系列PLC存储器的基本度量单位是字。每个字由16位组成，依次从右到左，编号的顺序为00～15。位序号为00的位称为最右位，而位序号为15的位称为最左位。术语最高位常指最左位，而最低位常指最右位。

    在用户程序中使用数据区域中的继电器时，一般应给出数据区的简称和字地址，并在组号后加后缀特别指出序号。若按照字使用继电器，则只要数据区的简称和字地址，一些例子见表4-15。

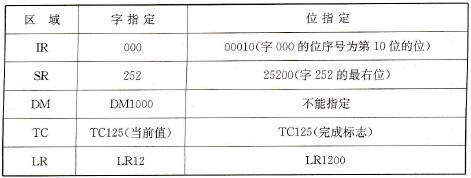

    表4-15    一些字或位指定的例子

    从表4-15中可以看出，IR区域和SR区域与其他区域不同，尽管在书中或文章中解释时经常加注前缀IR和SR以明确地指出IR和SR区域，但是在编程中并不要求加注前缀。无前缀的数据区域总是指IR和SR区域，这是因为IR和SR区域的地址是统一顺序编址的，字或位的地址足以区分这两个区域。

   DM区域中只能进行字操作，而不能进行位操作，而在IR、SR、HR、AR和LR区域中既可以进行字操作，又能进行位操作。

   TC区域与其他区域也有区别，因为每个定时器和计数器都是由位和字组成的复合元件，单独的位和字地址都不能确定一个定时器/计数器的地址。所以，TC区域由TC号组成，每个号用于程序中定义不同的定时器和计数器。一般情况下，如果TC号的数据类型是二进制位，则是指定时器或计数器动作触点，当定时时间到或计数到时该二进制位接通；若是TC的数据类型是无符号十进制数，则是指定时器或计数器动作过程中的时间或计数值。

    2．数据结构

    以十进制形式输入的数据用BCD码存储，以十六进制输入的数据用二进制形式存储，所以一个二进制字能够表示4位十进制或十六进制数字。对于整个字，数字序号为0的数称为最右位数字，而数字序号为3的数称为最左位数。在使用数据时，一定要注意十进制和十六进制，应该按照指令的要求输入。

    3．不同形式的数据转换

    不同数制的数之间可以进行转换，二进制与十六进制、BCD与十进制数之间都可以很容易地进行转换，而BCD与十六进制之间可以使用BCD与十六进制数转换指令进行转换。

    4．十进制数的小数点

    十进制的小数点仅用于定时器，0.1代表1/10s。

    5．带符号及不带符号的二进制数

    许多指令可以使用带符号数或不带符号数，但是有一些指令只能使用不带符号数，使用中要加以注意。

    6．无符号二进制数

    无符号二进制数在OMRONPLC中是标准格式，除非特别声明，都是无符号数。无符号数的范围是0 (0000H)～65535(FFFFH)，而8位无符号数的范围为0(0000 0000H)～4294967295(FFFF FFFFH)。

    7．带符号二进制数

    带符号二进制数的符号位是第15位，第15位为0表示正数，而第15位为1表示负数。正数范围从0(0000H)～32767(7FFFH)，负数范围从-32768(8000H)～-1(FFFFH)。
