组态PROFIBUS - DP网络的技术方法

    用新建项目向导创建一个名为“ET200”的项目。CPU为CPU 315-2DP（见图6-18）。为了防止从站出现故障和断电时造成CPU停机，生成和下载OB82、OB85、OB86和OB122。

    图6-18    SIMATIC管理器

    1．组态硬件

    选中SIMATIC管理器中的“SIMATIC300”站对象，双击右边窗口的“硬件”，打开硬件组态工具HW Config（见图6-19），可以看到自动生成的机架和2号槽的CPU模块。在机架中添加电源模块、一块16点数字量输入模块和一块16点数字量输出模块，它们分别占用IW0和QW4。

    2．生成PROFIBUS子网络

    用鼠标双击机架中CPU315-2DP下面“DP”所在的行（见图6-19），在出现的“属性- DP”对话框的“工作模式”选项卡中，可以看到默认的工作模式为“DP主站”。点击“常规”选项卡中的“属性”按钮，在出现的“属性- PROFIBUS接口DP”对话框中（见图6-20），可以设置CPU在DP网络中的站地址，默认的站地址为2。

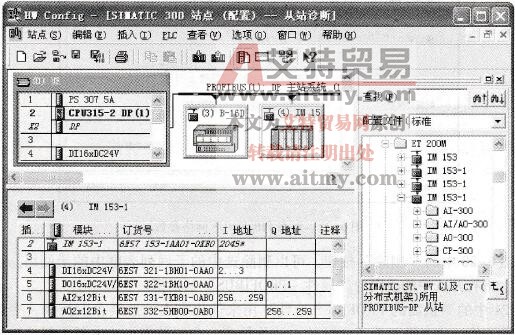

    图6-19    组态好的PROFIBUS网络

    图6-20    PROFIBUS接口属性对话框

    点击“新建”按钮，在出现的“属性-新建子网PROFIBUS”对话框的“网络设置”选项卡中（见图6-21），可以设置PROFIBUS子网的参数。系统推荐的默认参数如下：传输速率为1.5 Mbit/s．配置文件为DP，一般采用默认的参数。传输速率和总线配置文件将用于整个PROFIBUS子网络。

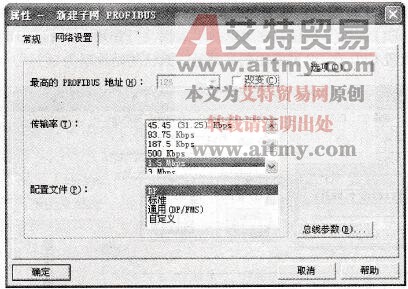

    图6-21    组态PROFIBUS网络参数

    点击图6-20中的“删除”按钮，可以删除选中的子网列表框中的子网络。点击“属性”按钮，将打开选中的子网的“属性- PROFIBUS”对话框。

    图6-21中的“最高的PROFIBUS地址”用来优化多主站总线存取控制（令牌管理），可以使用默认值，或者设置为比实际的主站总数高一些的数值。选中复选框“改变”后可以修改该参数。

    点击“确定”按钮，返回“属性- PROFIBUS接口”对话框。可以看到“子网”列表框中出现了新生成的名为“PROFIBUS (1)”的子网（见图6-20）。两次点击“确定”按钮，返回HW Config窗口，此时只能看到S7 - 400的机架和新生成的PROFIBUS (1)网络线。图6-19是已经组态好的PROFIBUS网络。

    点击图6-21中的“选项”按钮，打开“选项”对话框（见图6-22）。其中的参数用于优化PROFIBUS的总线参数，站点很少的简单PROFIBUS网络可以采用默认的参数，不用打开该对话框。

    如果选中图6-21中的“DP”配置文件，“选项”对话框中有“恒定的总线周期”和“电缆”选项卡。如果选中图6-21中的“标准”配置文件，“选项”对话框增加了“网络站点”选项卡。

    在“恒定的总线周期”选项卡，如果选中“激活恒定的总线周期”复选框，可以确保PROFIBUS - DP的总线周期恒定，即DP主站与从站以完全相同的时间间隔交换它们的数据。

    如果网络中有光链接模块(OLM)、光总线终端(OBT)和RS - 485中继器，则应在“选项”对话框的“电缆”选项卡中激活“考虑下列电缆组态”选项（见图6-22的右图），这样可以设置铜质电缆的长度和RS - 485中继器的个数，设置光纤电缆的长度，以及所用的OLM、OBT的个数。在计算STEP 7总线参数时将会用到这些信息。

    点击图6-21中的“总线参数”按钮，可以查看总线参数。只有选中图6-21的“自定义”配置文件，才能修改总线参数。

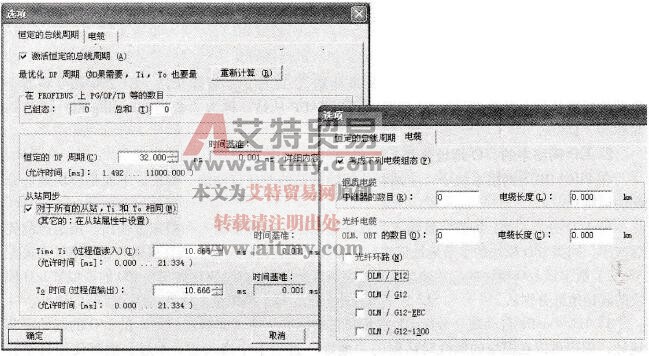

    图6-22    PROFIBUS网络选项对话框

    3．配置文件

    配置文件为不同的PROFIBUS应用提供基准（即默认的设置），每个配置文件包含一个PROFIBUS总线参数集。这些参数由STEP 7计算和设置，并考虑到特殊的配置文件和传输速率。这些总线参数适用于整个总线和连接在该PROFIBUS子网络上的所有节点。

    应为PROFIBUS -DP网络上不同的硬件配置提供不同的配置文件：

   (1)“DP”配置文件

    纯PROFIBUS -DP单主站系统，或包含SIMATIC S7和M7装置的多主站系统选用DP配置文件。符合PROFIBUS标准的设备（SIMATIC S7、M7、C7和S5和其他厂家生产的分布式I/O）可以连接到PROFIBUS子网上。这些节点必须是STEP 7项目的组成部分，并且已经被组态。

    (2)“标准”配置文件

    网络中如果有其他STEP7项目的节点或未在STEP 7中组态的节点，可以选用“标准”配置文件，STEP 7将根据一种简单的非优化的算法来计算总线参数。

   (3)“通用(DP/FMS)”配置文件

    如果个别的PROFIBLS子网节点使用PROFIBUS- FMS服务，对于CP 343 -5（S7系列）和其他厂家生产的PROFIBL-S - FMS设备，可以选择DP/FMS配置文件。使用DP/FMS配置文件的网络可以使用其他STEP 7项目中的附加节点。PROFIBUS - FMS已基本上被工业以太网代替，现在很少使用。

   (4)“自定义”配置文件

    可以为特殊的应用定义专用的自定义配置文件。首先选用DP、标准或DP/FMS配置文件的总线参数设置，作为用户定义的配置文件，然后根据需要修改它们。这种调整和修改只能由具有网络使用经验的工程师来完成。
