S7-400 PLC模拟量I/O模块

来源：艾特贸易2017-10-24

简介S7-400 PLC 模拟量 I/O 模块模拟量输入模块 SM431 将从控制现场采集来的模拟量信号转换成 S7-400 内部处理用的数字量信号，可组态的分辨率从 13 位到 16 位，其性能特性如表 2-34 所示。表

S7-400 PLC模拟量I/O模块

模拟量输入模块SM431将从控制现场采集来的模拟量信号转换成S7-400内部处理用的数字量信号，可组态的分辨率从13位到16位，其性能特性如表2-34所示。

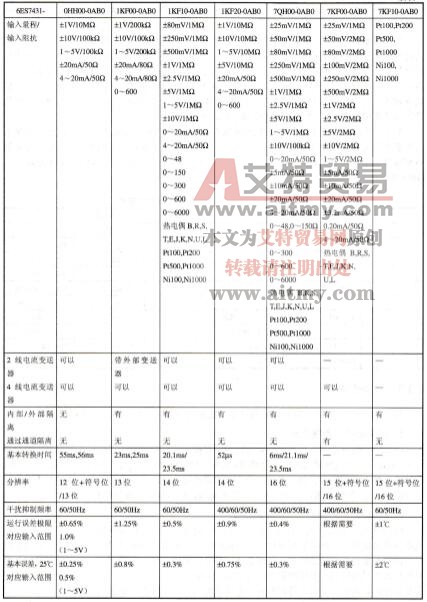

表2-34 SM431模拟量输入模块的性能特性

模拟量输出模块SM432只有一个型号，输出点数为8点，额定负载电压DC24V，输出电压范围为-10～10V，0～10V和1～5V三种；输出电流范围为-20～20mA，0～20mA和4～20mA三种。

顺便说明S7-400信号模块的编址，S7-400信号模块的地址是在STEP 7中用硬件组态工具将模块配置到基板（机架）时自动生成的。系统根据同类模块所在的基板号和在基板中的插槽号按从小到大的顺序自动连续分配地址，用户可以修改模块的起始地址。每个8点、16点和32点数字量模块分别占用1个、2个和4个字节地址。例如，假设32点数字量输入模块各输入点的地址为I44.0～147.7，模块内各点的地址从上到下顺序排列。其中I44.0对应的接线端子在最上面，I47.7对应的接线端子在最下面。

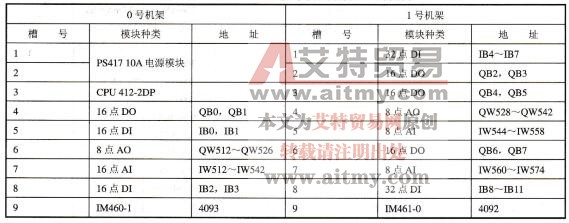

S7-400的模拟量模块默认的起始地址从512开始，每个模拟量输入、输出占2B（1个字），同类模块的地址按顺序连续排列。模块内最上面的通道使用模块的起始地址。例如，某8通道模拟量输出模块的起始地址为832，从上到下各通道的地址分别为QW832、QW834，…，QW846。表2-35为一个S7-400PLC信号模块默认地址的实例。
