PLC控制程序 二分频信号的生成

在PLC控制系统中，经常反复使用一个按钮，交替控制执行元件的通断要求。即在输出为“0”时，通过输入可以将输出变成“1”；而在输出为“1”时，通过输入可以将输出变成“0”。控制要求的信号时序如图3-72 (b)所示，图中IO．1为输入控制信号（如按钮等），QO.1为执行元件（如接触器、电动机等）。由于这种控制要求的输入信号动作频率是输出的2倍，故常称为“二分频”控制。



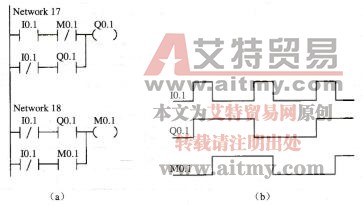

图3-72二分频程序（一）

    图3-72中，“启动”／“断开”信号是由输入信号的边沿脉冲MO.O与现行输出元件的实际状态QO.1通过“与”运算后得到的。当现行输出QO.1为“0”时，产生“启动”脉冲信号M0.2，将输出QO.1的状态置“1”，当现行输出QO.1为“1”时，产生“断开”脉冲信号M0.3，将输出QO.1状态置“0”。

图3-73为“二分频”电路的另一种梯形图程序，读者可以自行分析。



图3-73二分频程序（二）
