STEP7符号表编辑

在创建S7或M7程序时，将自动创建一个（空的）符号表（“符号”对象）。在符号表中不能定义数据块中的地址(DBD、DBW、DBB和DBX)，数据块中的地址应在数据块的声明表中定义。



图5-26设置地址优先级

要创建符号表，双击项目窗口中的S7程序或M7程序，对象“符号”显示在窗口的右半部分。如果符号表已删除或被覆盖，使用菜单命令“插入”→“符号表”以插入一个新的符号表，打开对象“符号”，通过双击此对象显示所要编辑的符号表窗口，如图5-27所示。

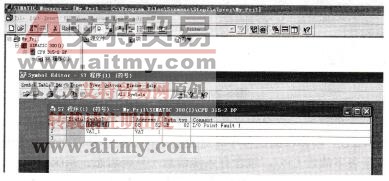

图5-27符号表

    在符号编辑器中可以进行符号编辑或查看，如图5-28所示。用菜单命令“查看”→“列R、0、M、C、CC”可以选择是否显示表中的“R、O、M、C、CC”列。R、O、M、C和CC分别表示监视属性、在WinCC里是否被控制和监视、信息属性、通信属性和触点控制。可以用菜单命令“查看”→“排序”选择符号表中变量的排序方法。

    输入符号的方法有三种。

    ①直接在符号表中输入符号及其绝对地址。如果希望输入许多符号，或者为了使已分配的符号在屏幕上显示而创建项目的符号表时，建议使用该过程，它可容易地对符号进行浏览。

②通过对话框。在正在输入程序的窗口中打开一个对话框，然后定义一个新的符号或重新定义现有的符号。一般在定义单个的符号时使用该过程。

③从其他表格编辑器中导入符号表。可在任何表格编辑器（如Microsoft Excel）中创建符号表的数据，然后将所创建的文件导入符号表。



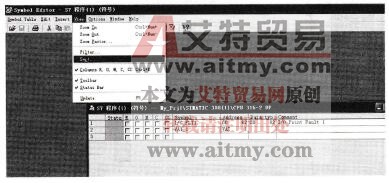

图5-28符号编辑器
