STEP7在OB1中调用FB10

    在081中调用FB10的操作步骤如下。

    ①打开OB1，同时打开LAD/STL/FBD编程窗口。

②用菜单命令Option—SymbolTable打开符号表，在符号表的末尾添加功能块FB10和数据块DB10的符号名，如图5-51所示。



图5-51  为FB10和DB10定义符号名

    ③存盘后关闭符号表。

    ④在OB1中删除对FB1的调用（因为现在是通过FB10来调用FB1）。

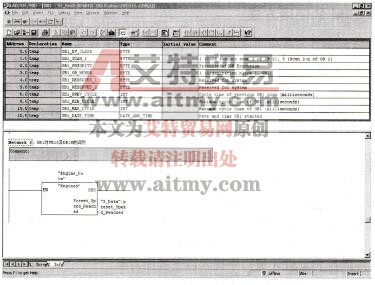

⑤在081中插入如图5-52所示的程序段，完成对FB10及DB10的调用。



图5-52 081对FB10及DB10的调用

⑥存盘后关闭。
