连接从站并编辑通信接口

在硬件组态（HW Config）窗口中，打开硬件目录，在PROFIBUS-DP下选择ConfiguredStations文件夹，将CPU31x拖到主站系统DP接口的PROFIBUS总线上，这时会同时弹出DP从站连接属性对话框，选择所要连接的从站后，单击“Connect”按钮确认。如图6-50所示。如果有多个从站存在时，要一一连接。



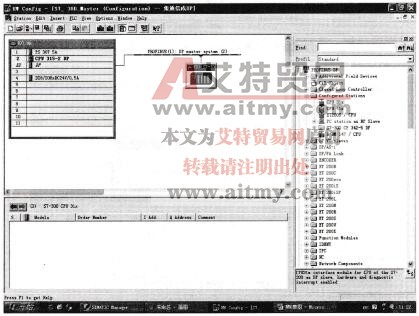

图6-50连接DP从站

连接完成后，单击Configuration选项卡，设置主站的通信接口区：从站的输出区与主站的输入区相对应，从站的输入区同主站的输出区相对应，如图6-51所示。本例主站的输出区QB10～QB13与从站的输入区IB20～IB23相对应；主站的输入区IB10～IB13与从站的输出区QB20～QB23相对应，如图6-52所示。



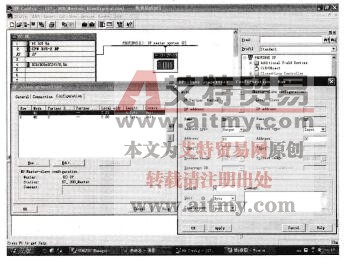

图6-51编辑通信接口



图6-52通信数据

确认上述设置后，在硬件组态(HWConfig)窗口中，单击“Edit”，（编译）按钮编译并存盘，编译无误后即完成主从通信组态配置，如图6-53所示。配置完以后，分别将配置数据下载到各自的CPU中初始化通信接口数据。



图6-53网络组态

编程调试阶段。为避免网络上某个站点掉电使整个网络不能正常工作，建议将0882、OB86、OB122下载到CPU中，这样可保证在有上述中断触发时，CPU仍可运行。为了调试网络，可以在主站和从站的081中分别编写读写程序，从对方读取数据。本例通过开关，将主站和从站的仿真模块SM374设置为DI8/D08。这样可以在主站输入开关信号，然后在从站上显示主站上对应输入开关的状态；同样，在从站上输入开关信号，在主站上也可以显示从站上对应开关的状态。

    控制操作过程为：IBO（从站输入模块）→QB20（从站输出数据区）→QBO（主站输出模块）；IBO（主站输入模块）→QB10（主站输出数据区）→QBO（从站输出模块）。

   (1)从站的读写程序

   (2)主站的读写程序
