PLC站之间的通信

   PLC站之间可以组态成各种连接方式，例如S7、ISO-on-TCP及TCP的连接等。

首先在STEP 7中组态两个S7-300站，将两个站的CP343-1连接在同一个以太网上，如图6-22所示。



图6-22在STEP 7中组态以太网

  选择其中一个CPU，在连接列表中添加一个新的连接，连接类型选择TCP的连接，如图6-23所示。



图6-23添加一个TCP连接

选择“Apply”按钮，可以设置网络连接参数，如图6-24所示。



图6-24设置网络连接参数

    必须注意的是：如果选择其中一个站为主站，即选择了“Active connection establishment”选项，则另外一个站不能再激活此项功能。ID号和LADDR两个参数是建立该连接的参数，也是编程时所需要的。

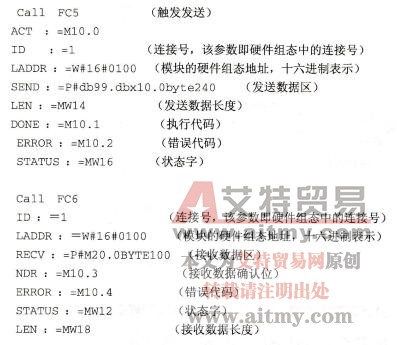

    建立连接后，在PLC站，需要调用FC5“AG_SEND”来发送数据，调用FC6“AG_RECV”来接收数据。程序如下：

   FC5“AG_SEND”和FC6“AG_RECV”最多可以发送240个字节的数据包，如果要发送的数据超过这个长度，可以调用FC50AG_LSEND和FC60AG_LRECV。
