PROFIBUS-DP连接从站

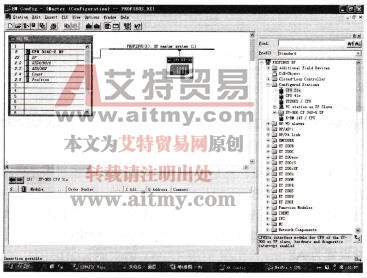

在硬件组态(HW Config)窗口中，打开硬件目录，选择PROFIBUS-DP→ConfiguredStations子目录，将CPU31x拖到连接主站CPU集成DP接口的PROFIBUS总线符号上，这时会同时弹出DP从站连接属性对话框，选择所要连接的从站后，单击“Connect”按钮确认。连接以后的系统如图6-70所示。



图6-70发送数据从站

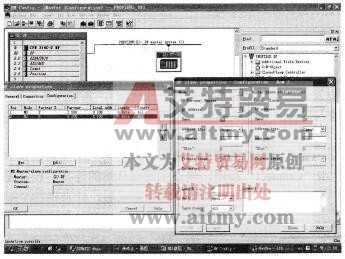

连接完成后，单击Configuration选项卡，设置主站的通信接口区：从站的输出区与主站的输入区相对应，从站的输入区同主站的输出区相对应，如图6-71所示。注意将数据通信的一致性设置为A11。



图6-71数据交换

    本例在DP主站中配置了两个数据区，与发送数据的从站数据区之间的对应关系如下：

    按照与发送数据的从站（3号从站）相同方法和配置组态接收数据的从站（4号从站）。

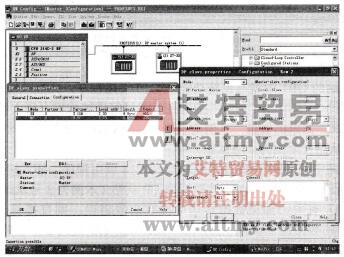

在插入该从站CW时创建PROFIBUS网络，注意将PROFIBUS地址设为4，波特率设为1.5Mb/s，行规设为DP。并在Configuration选项卡中新建两个数据交换区，分别设置为MS（主一从）模式和DX（直接交换）模式，如图6-72所示。设定DX模式下的通信交换区时，需要设定发送数据从站的站地址，本例为3。



图6-72建立MS和DX数据区

    本例在接收数据的从站中配置了两个数据区，分别与发送数据的从站和DP主站建立如下的数据交换关系。

    对比数据区可以发现：发送数据的从站（4号从站），其输出数据区QB100～QB107同时对应DP主站的输入数据区IB100～IB107(MS模式)及3号从站的输入数据区IB30～IB37（DX模式）。

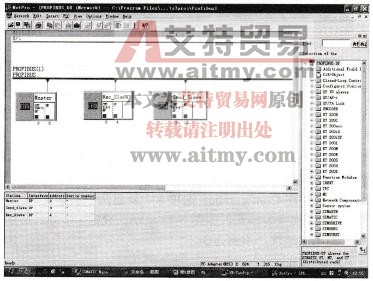

    组态完该从站后，再打开主站的硬件组态窗口，将第二个从站挂到PROFIBUS总线上，如图6-73所示。单击“Connect”按钮，建立主站与从站的连接。设定主站与从站的地址对应关系，并将数据一致性选为A11。系统硬件组态完成后，分别将各个站的组态信息下载到PLC中。



图6-73 PROFIBUS组态网络
