S7-300 PLC程序设计

   S7-300 PLC的I/O地址分配表如表7-2所示，数字输出对应MM440变频器的高、中、低三种运行频率，如表7-3所示。

    利用西门子STEP 7软件编写PLC梯形图程序进行速度控制，梯形图如图7-6所示。

采用PLC变频调速系统提高了系统运行的平稳性、工作的可靠性，操作与维护也很方便，同时节约了大量电能。由于系统在设置参数P1300时采用的是无速度反馈的矢量控制方式对电动机的速度进行控制，可以得到大的转矩，改善瞬态响应特性，具有良好的速度稳定性，而且在低频时可以提高电动机的转矩。这种高炉主卷扬调速系统将会给企业带来更大的效益。



表7-2 S7-300 PLC I/O地址分配表



表7-3 MM440运行频率表

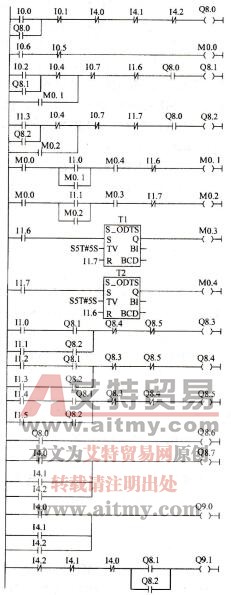

图7-6 PLC程序梯形图
