S7-300 PLC在料车卷扬调速系统中PLC的选择

    可编程序控制器选用西门子S7-300，这种型号的PLC具有通用性、高性能、模块化设计的性能特征，具备紧凑设计模块。由于使用了MMC存储数据和程序，系统免维护。电源模块为PS-307 2A，插入1号槽。CPU为CPU315-2DP（保留PROFIBUS-DP接口．为今后组成网络作准备），型号6ES7315-1AF03-OABO，插入2号槽。数字输入模块选SM321DI16×DC24V，型号6ES7 321-1BH02-OAAO两块，一块插入4号槽内，地址范围为I0.0～I0.7及I1.0～11.7;另一块插入5号槽内，地址范围为I4.0～14.7及I5.0～15.7。数字输出模块选SM322 D016×DC24V/0.5A，6ES7 322-1BH01-OAAO型一块，插入6号槽内，地址范围为Q8.O～Q8.7及Q9.O～Q9.7。

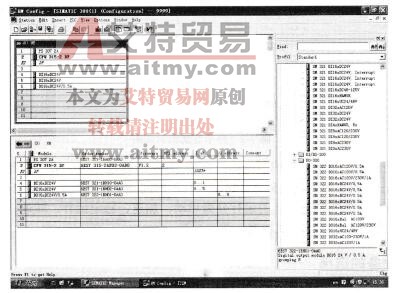

PLC组态结构如图7-3所示。



图7-3 PLC组态结构
