S7-1500 PLC通信服务的建立通信连接

    如果将PG/PC的接口物理连接到S7-1500CPU的接口，并通过STEP 7中的“转至在线”(Go online)对话框进行了接口分配，则STEP 7将自动建立PG/PC与S7-1500 CPU的连接。

    手动建立通信连接可以通过两种方法实现：通过组态建立通信连接和通过编程建立通信连接。如果选择通过编程建立通信连接，将在数据传输结束后释放连接资源；如果选择通过组态建立通信连接，下载组态后连接资源仍处于已分配状态，直至组态再次更改。两种建立通信连接的方法都可以在STEP 7中完成。

   (1)编程建立通信连接

    在STEP 7的程序编辑器中，可根据所选的S7-1500 CPU使用相应的通信指令(例如TSEND_C)建立通信连接，无论通过CPU上集成的接口还是通过CP或CM上的接口进行通信，使用的指令都相同。指定通信连接的参数时，通过STEP 7的图形用户界面，使得操作更为方便快捷，如图7-1所示。

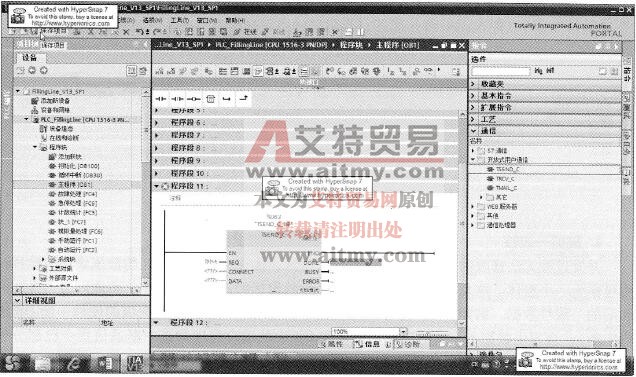

    图7-1    STEP 7中编程建立通信连接

   (2)组态建立通信连接

    根据所选的S7-1500CPU，可以在STEP 7的“设备与网络”(Device&networks)编辑器中的网络视图内通过组态建立通信连接，如图7-2所示。

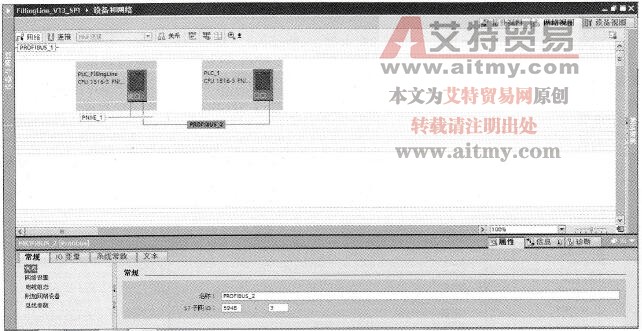

    图7-2    STEP 7中组态建立通信连接

    各种通信服务可以选择的建立通信连接的方法见表7-4。

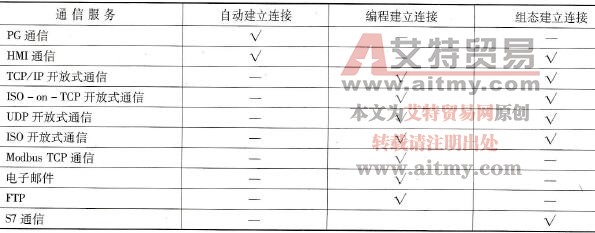

    表7-4    通信服务建立通信连接的方法
