S7-1500 PLC的通信接口

    在控制系统实际应用中，PLC主机与扩展模块之间、PLC主机与其他主机之间以及PLC主机与其他设备之间，经常要进行信息交换，所有这些信息交换都称为通信。S7-1500 PLC主要支持PROFIBUS、PROFINET和点对点链路通信。

   S7 -1500、ET200MP、ET200SP和ET200AL系统的CPU、通信模块和处理器以及PC系统提供了通过PROFIBUS、PROFINET和点对点连接进行通信的接口。

    有些S7-1500的CPU本身就集成了PROFINET和PROFIBUS-DP接口，例如CPU1516-3 PN/DP上带有2个PROFINET接口和1个PROFIBUS - DP接口。S7-1500也可以通过安装通信模块(CM)和通信处理器(CP)并使用其PROFIBUS和PROFINET接口的方式进行通信。通信模块(CM)的接口特性与S7-1500 CPU上集成的同类型接口完全相同，可以用来通过相应的接口将系统进行扩展，例如，S7 -1500自动化系统通过通信模块CM 1542 -5的PROFIBUS DP接口扩展一个分布式I/O设备ET200SP CM DP，分布式I/O设备ET200SP CM DP本身集成了一个PROFIBUS - DP接口。通信处理器(CP)接口的功能与S7-1500 CPU中集成的同类型接口存在差异，CP具有一些特殊功能，可以应用于一些特殊场合，例如，CP 1543 -1具有工业以太网安全功能，可以通过其工业以太网接口对工业以太网进行保护。

   S7 -1500还可以通过点对点连接通信模块提供的RS232、RS422和RS485接口实现Freeport或Modbus通信。

   S7 -1500自动化系统用于PROFIBUS和PROFINET通信的通信模块表见表7-1，用于点对点连接的通信模块见表7-2。

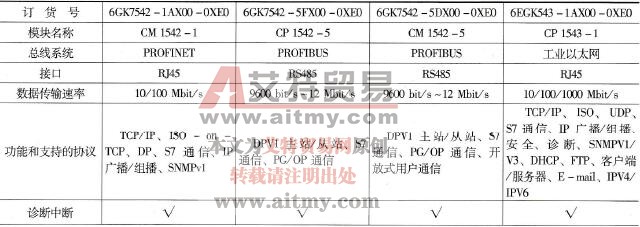

    表7-1    用于PROFIBUS和PROFINET的通信模块

    表7-2    用于点对点连接的通信模块
