S7-300 PLC在深孔镀铬控制系统中的监控系统的实现

    按照深孔镀铬工艺要求，需要同时运行两套工艺，即在第一套工艺运行到如图7-13所的Sa#或Sc#镀铬槽时，第二套工艺启动，开始下一个深孔的电镀工作，两套工艺互不影响。

并且对于不同的深孔，其工艺参数（各槽的温度、液位高度、电流大小、工作时间等）不同，需要时可以随时修改。考虑到上述原因，该系统采用上位机( WinCC)做出控制决策，下位机( PLC)执行现场控制。可以直接在上位机上进行工艺参数的修改。

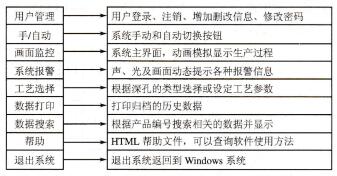

WinCC包括6个主要的功能编辑器：图形设计编辑器、全局脚本编辑器、报警存档编辑器、变量存档编辑器、报表设计编辑器、用户管理和项目安全编辑器。其中，以图形设计编辑器和全局脚本编辑器最为关键。监控界面划分为两个区域：一个为画面显示区域，另一个为操作区域。其中画面显示区域由多个不同层的画面窗口叠加而成，操作区则由多个按钮组成，其功能及布局，如图7-16所示。



图7-16监控界面功能示意图
