HMI设备中显示报警信息

    前面艾特贸易小编介绍了在全局画面中组态“报警窗口”和“报警指示器”的方法，现在介绍组态报警视图。

   (1)添加报警视图

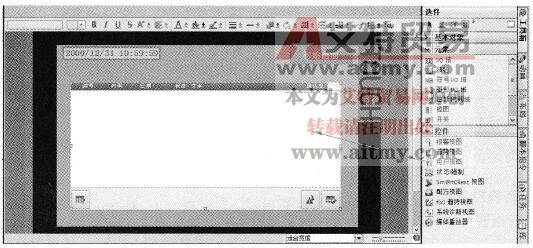

    使用工具箱中的控件，单击“报警视图”，将其放入报警画面中，通过鼠标的拖曳调整报警视图的大小，如图6-149所示。

    图6-149    放置“报警视图”控件

   (2)组态报警视图的“常规”属性

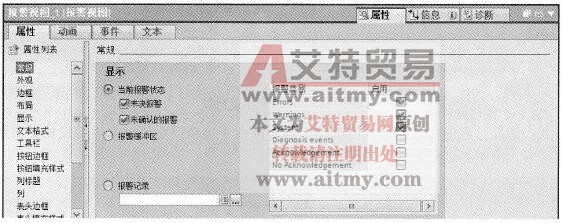

    在报警视图的“属性视图”的“属性”选项卡的“常规”对话框中，可以设置该报警视图是显示当前报警状态还是报警缓冲区，如图6-150所示。“报警缓冲区”显示所有确认和未确认的报警。“当前报警状态”不显示确认的报警，可以在报警类别中选择在该报警视图中显示哪些类别的报警信息。

    图6-150    报警视图的“常规”属性

   (3)组态报警视图的“布局”属性

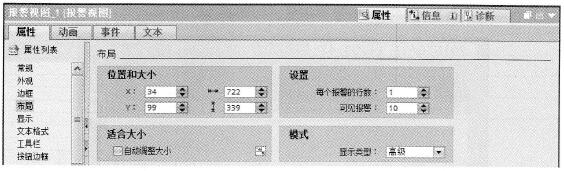

    在报警视图的“属性视图”的“属性”选项卡的“布局”对话框中，可以设置该报警视图的位置和大小，设置每个报警的行数和可见报警的个数，如图6-151所示。

   (4)组态报警视图的“显示”属性

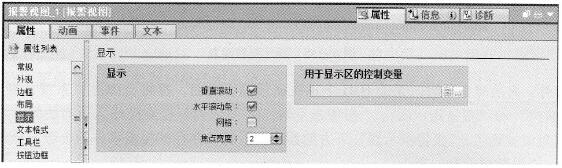

    在报警视图的“属性视图”的“属性”选项卡的“显示”对话框中，可以设置该报警视图是否垂直滚动，是否显示垂直滚动条，如图6-152所示。

   (5)组态报警视图的“工具栏”属性

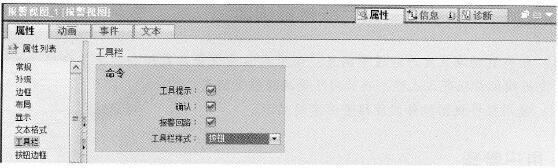

    在报警视图的“属性视图”的“属性”选项卡的“工具栏”对话框中，可以设置该报警视图的工具栏，是否使用“工具提示”“确认”“报警回路”，以及工具栏样式，如图6-153所示。

    图6-151    报警视图的“布局”属性

    图6-152    报警视图的“显示”属性

    图6-153    报警视图的“工具栏”属性

   (6)组态报警视图的“列”属性

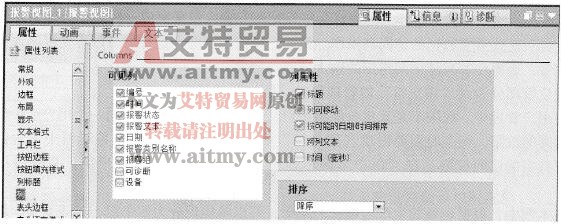

    在报警视图的“属性视图”的“属性”选项卡的“列”对话框中，可以设置该报警视图的可见列，如图6-154所示。

    图6-154    报警视图的“列”属性

    系统运行时，在报警画面将显示报警信息，如图6-155所示。

    图6-155    显示报警消息

    另外，有故障报警时，无论HMI上正在显示哪幅画面，都将会弹出“系统诊断窗口”“报警窗口”和“报警指示器”。“报警指示器”不停地闪烁提醒操作人员有故障存在，且报警信息未被确认，“报警指示器”下方的数字表示仍然存在的报警事件的个数。全部故障排除后，“报警指示器”消失。

    组态自动灌装生产线报警画面：

   (1)组态自动灌装生产线报警消息：使用离散量报警方式组态称重不合格等故障报警消息，使用模拟量报警方式组态液位超限等故障报警消息。

   (2)使用报警视图控件实现报警消息的显示。
