S7-300 PLC原控制系统简介

整个深孔镀铬系统由3台整流电源、4个控制柜、11个镀槽及相关配套管路组成，如图7-13所示。3台电流整流柜是深孔镀铬过程中的电源供应设备，其中2台整流电源最大输出电流为15000A，分别给镀槽中的5a#和Sc#槽供电。另外一台整流电源最大输出电流12000A，给预处理槽2#、3#、4#槽供电。

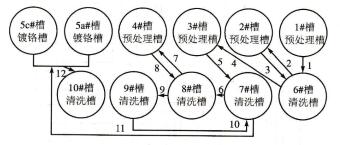

图7-13各槽布置及运行顺序

    完整的工艺执行过程为：根据工艺要求在控制柜中手动设置好当前工作槽的状态（温度、液位）后，再将工件放入槽中，然后手动设置电流、工作时间等。在当前工作槽中执行完规定的工作时间后，将工件放入下一槽中，如此反复执行直至最后。
