HMI设备中的组态报警

    1．组态离散量报警

   (1)设定触发变量

    离散量报警是用指定的字变量内的某一位来触发的。在本例中，将离散量报警的触发变量定义为MW120，这样MW120中的每一位都将与一条报警信息所对应并显示在触摸屏上，具体见表6-3。当PLC中M121.0被置位，触摸屏上将显示一条报警信息。用户可以根据生产现场的情况输入相应的文本。

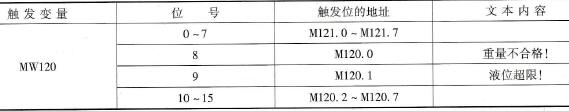

    表6-3    离散量报警触发变量的信息表

   (2)编辑离散量报警

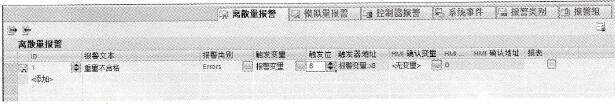

    在项目树中双击“HMI报警”，选择“离散量报警”选项卡，打开离散量报警编辑器，如图6-145所示。在“报警文本”列的第一行中输入报警信息文本，如“重量不合格”。单击“报警类别”列中的按钮，在出现的对话框内选择报警类别为“Errors”。单击“触发变量”列中右侧的按钮，在出现的变量列表中选择“报警变量”( MW120)。单击“触发位”列中的按钮，可以增、减该报警在字变量MW120中的位号。根据表6-3将其设置为“8”。

    图6-145    组态离散量报警的触发变量

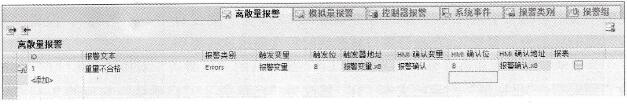

    在本例中，将离散量报警的确认变量定义为“报警确认”(MW124)，如图6-146所示。则MW124中的每一位都将与一条消息所对应，见表6-4。例如，M124.0对应M120.0，当故障出现时（M120.0信号从0变为1），HMI上显示“重量不合格！”，操作人员在HMI上确认该故障，这时相应的确认变量M124.0将为1信号。

    图6-146    组态离散量报警的HMI确认变量

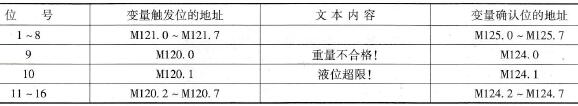

    表6-4    离散量报警确认变量的信息表

   (3)编写PLC程序

    当上位对报警消息进行确认后，希望影响报警指示灯的状态，则还需要编写相应的PLC程序。

    2．组态模拟量报警

    模拟量报警可以通过过程值的变化触发报警系统。在本例中，监测灌装罐的液位值，如果灌装罐的液位大于900 mL应发出错误信息为“灌装罐液位超上限！”；如果灌装罐的液位小于150 mL应发出错误信息为“灌装罐液位超下限！”。

    在项目树中双击“HMI报警管理”，选择“模拟量报警”选项卡，打开模拟量报警编辑器。单击第1行，输入报警文本“灌装罐液位超下限！”。报警编号是自动生成的，用户也可以修改。根据报警的严重程度选择类别，本例中选择“Errors”。单击“触发变量”，在出现的变量列表框中选择连接的变量为“实际液位”。单击“限制”列输入需要的限制值。在“限制模式”列中选择是“越上限值”或“越下限值”报警。组态完成的模拟量报警如图6-147所示。

    图6-147    组态模拟量报警

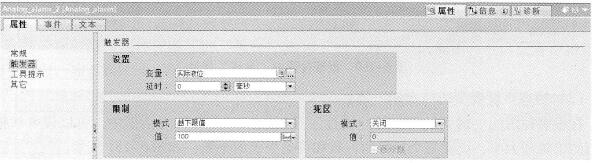

    注意：如果过程值在限制值周围波动，则可能由于该错误而导致多次触发相关报警。在这种情形下，可组态延时时间，如图6-148所示。

    图6-148    组态延时时间
