HMI设备中用户管理的访问保护

    访问保护用于控制对函数的访问。在系统中创建用户组和用户，并为其分配权限后，可以对画面中的对象组态权限。将组态传送到HMI设备后，所有组态了权限的画面对象会得到保护，以避免在运行时受到未经授权的访问。

    在运行时用户访问一个对象，例如单击一个按钮，系统首先判断该对象是否受到访问保护。如果没有访问保护，则操作被执行。如该对象受到保护，系统首先确认当前登录的用户属于哪一个用户组，并将该用户组的权限分配给用户，然后根据拥有的权限确定操作是否有效。

    本例以“访问参数设置画面”的权限设置为例，说明用户管理的应用。初始画面中的按钮“参数设置”用于切换到“参数设置”画面，在该按钮的“属性视图”的“属性”选项卡的“安全”对话框中，单击“权限”选择框的按钮，在出现的权限列表中选择“访问参数设置画面”权限，如图6-164所示。勾选复选框“允许操作”，才能在运行系统时对该按钮进行操作。

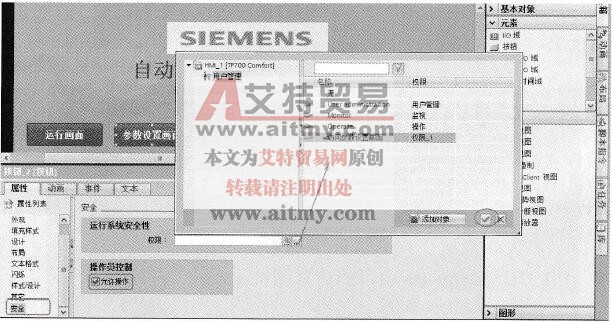

    图6-164    设置“参数设置”按钮的“安全”属性

    运行系统时单击“参数设置”按钮，弹出图6-165所示的登录对话框，请求输入用户名和密码。只有用户名和密码都正确，且具有相应的权限，才能单击“参数设置”按钮，进入“参数设置”画面，修改系统的参数。否则，再次弹出登录对话框，请求输入正确的用户名和密码。

    “用户管理”画面在系统运行时，显示当前有效的用户名和分配的组，如图6-166所示。单击画面中的“注销”按钮，可以立即注销当前的用户权限，防止其他人利用当前登录用户的权限进行操作。

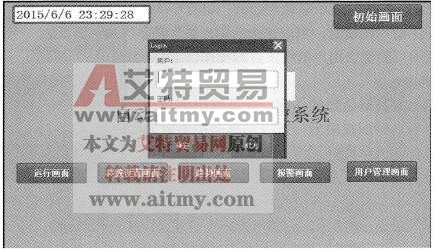

    图6-165    登录对话框

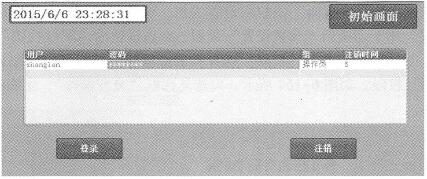

    图6-166    用户管理画面

    组态自动灌装生产线用户管理画面：

   (1)在用户管理中新建用户组，并分配权限；添加用户，并为之设置权限组别。

   (2)组态用户管理画面，使之能显示当前有效的用户名和分配的组，并能实现登录和注销的功能。

   (3)在初始画面中，对实现切换至“参数设置画面”的按钮设置安全权限。
